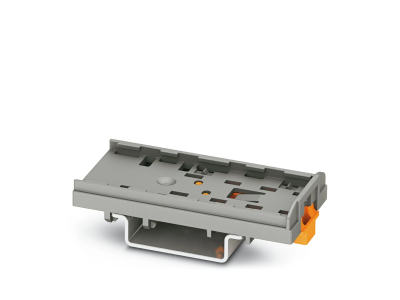

Adapter szyny nośnej PTFIX-NS35 | 3274054 Phoenix Contact

Opis i Kluczowe Cechy

Adapter szyny nośnej PTFIX-NS35 o numerze katalogowym 3274054 to profesjonalne rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o optymalizacji przestrzeni w szafach sterowniczych i rozdzielnicach elektrycznych. Produkt charakteryzuje się precyzyjnymi wymiarami: długością 58,1 mm, szerokością 28,6 mm oraz wysokością 11 mm, co pozwala na stabilne osadzenie komponentów systemu PTFIX. Wykonany w uniwersalnym szarym kolorze, adapter idealnie komponuje się z pozostałym osprzętem elektroinstalacyjnym. Zastosowanie wysokiej jakości materiałów izolacyjnych gwarantuje długotrwałą eksploatację oraz odporność na starzenie termiczne, co jest kluczowe w intensywnie eksploatowanych systemach automatyki przemysłowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi Phoenix Contact, co zapewnia pełną kompatybilność z systemem bloków rozdzielczych PTFIX. Adapter spełnia wymagania dotyczące bezpieczeństwa montażu mechanicznego na standardowych szynach nośnych typu DIN (NS 35/7,5 oraz NS 35/15). Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, co potwierdza dbałość o minimalizację wpływu na środowisko naturalne przy zachowaniu najwyższych parametrów technicznych wymaganych w sektorze elektroenergetycznym.

Zastosowanie

Adapter PTFIX-NS35 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest szybki i pewny montaż bloków rozdzielczych na szynie nośnej. Jest niezastąpiony w:

• Prefabrykacji szaf sterowniczych i rozdzielnic niskiego napięcia.
• Systemach automatyki budynkowej i przemysłowej do porządkowania połączeń potencjałowych.
• Modernizacjach istniejących instalacji, gdzie konieczne jest dodanie nowych punktów dystrybucji energii w ograniczonej przestrzeni.
• Instalacjach wymagających przejrzystego i modułowego podejścia do okablowania.

Wskazówki Montażowe

Montaż adaptera PTFIX-NS35 jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prac instalacyjnych. Aby zapewnić maksymalną stabilność, należy:

• Zatrzasnąć adapter na standardowej szynie nośnej NS 35/7,5 lub NS 35/15, upewniając się, że mechanizm blokujący osiadł prawidłowo.
• Nasunąć blok rozdzielczy PTFIX na adapter aż do momentu wyraźnego zablokowania się elementów.
• Zachować odpowiednie odstępy między sąsiednimi komponentami, aby umożliwić swobodną cyrkulację powietrza i łatwy dostęp do zacisków podczas serwisowania.
• W przypadku instalacji narażonych na wibracje, zaleca się stosowanie blokad końcowych na szynie DIN, aby zapobiec przemieszczaniu się adaptera wzdłuż osi szyny.

FAQ

• Czy adapter PTFIX-NS35 pasuje do wszystkich bloków PTFIX? Tak, adapter został zaprojektowany specjalnie do współpracy z modułowym systemem bloków rozdzielczych PTFIX, umożliwiając ich montaż poprzeczny na szynie DIN.
• Jakie są wymiary montażowe adaptera? Adapter ma długość 58,1 mm, szerokość 28,6 mm oraz wysokość 11 mm, co należy uwzględnić przy planowaniu gęstości upakowania komponentów w rozdzielnicy.
• Czy adapter można montować na szynie NS 15? Prezentowany model PTFIX-NS35 jest dedykowany do standardowej szyny o szerokości 35 mm (NS 35).
