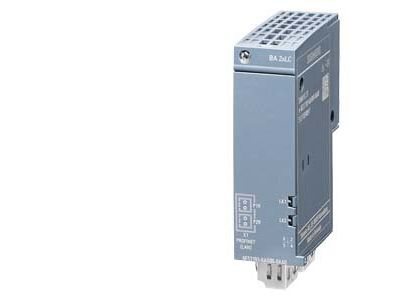

Adapter SIMATIC Busadapter BA 2XLC | 6ES7193-6AG00-0AA0 Siemens

Alternatywny kod produktu: 6ES71936AG000AA0

Opis i Kluczowe Cechy

Adapter SIMATIC Busadapter BA 2xLC (nr katalogowy 6ES7193-6AG00-0AA0) to moduł wymienny dla systemu rozproszonego I/O ET 200SP, umożliwiający elastyczne podłączenie do sieci PROFINET za pomocą dwóch złączy światłowodowych LC (szkło). Kompaktowa konstrukcja adaptera pozwala na bezpośredni montaż w CPU lub w rozszerzeniu stacji, co ułatwia budowę sieci w trudnych warunkach przemysłowych.

• 2 złącza LC (szkło): Zapewniają niezawodną transmisję danych w sieciach światłowodowych – odporną na zakłócenia elektromagnetyczne i umożliwiającą większe odległości między urządzeniami.
• Wymiana w czasie pracy (Hot Swapping): Adapter można wymienić bez wyłączania całej stacji ET 200SP, co minimalizuje przestoje i zwiększa dostępność maszyny.
• Kompatybilność z systemem ET 200SP: Dedykowany do modułowego, skalowalnego systemu I/O, który obsługuje do 64 modułów w dowolnej kombinacji – idealne rozwiązanie dla elastycznej automatyki.
• Wolny wybór technologii przyłączeniowej PROFINET: Dzięki wymiennym BusAdapterom możesz dopasować medium transmisyjne (miedź, światłowód) do specyfiki aplikacji – uniwersalność i łatwa rekonfiguracja.
• Narzędziowe okablowanie (Push-in): Łatwy montaż przewodów bez użycia narzędzi, co przyspiesza instalację i serwis (dotyczy modułów systemu z technologią Push-in).

Zgodność z Normami

Produkt przeznaczony do stosowania w systemie SIMATIC ET 200SP, który spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Adapter jest przeznaczony do pracy w środowisku przemysłowym, zgodnym z normami dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa (w zależności od konfiguracji całej stacji). Szczegółowe deklaracje zgodności znajdują się w dokumentacji producenta.

Zastosowanie

Adapter Busadapter BA 2xLC znajduje zastosowanie wszędzie tam, gdzie wymagana jest komunikacja światłowodowa w systemach automatyki opartych na PROFINET. Dzięki małym wymiarom doskonale sprawdza się w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni.

• Budowa szybkich i odpornych na zakłócenia sieci PROFINET z wykorzystaniem światłowodów – w halach produkcyjnych, gdzie występują silne pola elektromagnetyczne.
• Łączenie centralnego sterownika (np. SIMATIC CPU) z oddalonymi stacjami ET 200SP na większe odległości (do kilku kilometrów przy użyciu odpowiednich modułów).
• Tworzenie redundantnych połączeń w krytycznych aplikacjach wymagających wysokiej dostępności – dzięki możliwości hot swap.
• Modernizacja istniejących instalacji – wykorzystanie gotowego okablowania światłowodowego bez konieczności układania nowych przewodów miedzianych.

Wskazówki Montażowe

Montaż i wymiana adaptera Busadapter BA 2xLC powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (SEP). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania całej stacji ET 200SP. Adapter montuje się bezpośrednio w gnieździe CPU lub modułu rozszerzenia na szynie DIN TH35. Wszelkie połączenia światłowodowe – zgodnie z dokumentacją techniczną producenta – należy czyścić i zabezpieczać przed zabrudzeniem. Moment dokręcania złącz (jeśli występują) oraz przekroje przewodów dla modułów I/O – stosować według specyfikacji systemu ET 200SP.

FAQ

• Czy adapter jest odpowiednikiem standardowego złącza RJ45? Nie – jest to adapter światłowodowy z dwoma złączami LC (szkło). Umożliwia komunikację PROFINET po kanale optycznym, a nie miedzianym. Wymaga zastosowania odpowiednich konwerterów lub modułów z interfejsem FO.
• Czy można go użyć w systemie innym niż SIMATIC ET 200SP? Producent przeznaczył go wyłącznie do rodziny systemów ET 200SP. Nie gwarantuje się poprawnej pracy w innych systemach.
• Jakie są zalety stosowania światłowodu w porównaniu z miedzią? Przede wszystkim odporność na zakłócenia elektromagnetyczne, większe odległości transmisji (nawet >2 km) oraz galwaniczne odseparowanie stacji. Adapter BA 2xLC umożliwia łatwe przejście na łącza światłowodowe bez zmiany całej infrastruktury PROFINET.
