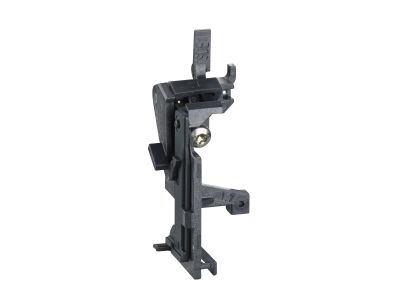

Adapter SDE niezbędny dla wyzwalacza TM MA lub Micrologic 2 do Compact NSX100 | LV429451 Schneider Electric

Opis i Kluczowe Cechy

Adapter SDE LV429451 to niezbędne akcesorium przekaźnikowe przeznaczone do wyłączników Compact NSX (100…630) oraz EasyPact CVS (100…250). Umożliwia podłączenie sygnału SDE (Signalling Device – informacja o wyzwoleniu wyłącznika) z wyzwalaczami termomagnetycznymi (TM), magnetycznymi (MA) oraz elektronicznymi Micrologic 2.0. Dzięki niemu instalator i system sterowania otrzymują wiarygodną informację o zadziałaniu zabezpieczenia, co jest kluczowe w aplikacjach przemysłowych i budynkowych.

• Kompatybilność z wyzwalaczami TM, MA i Micrologic 2.0: jedno akcesorium obsługuje trzy popularne typy wyzwalaczy, co upraszcza logistykę i montaż.
• Przeznaczony do wyłączników Compact NSX100…630 oraz EasyPact CVS100…250: szeroki zakres mocy i zastosowań – od rozdzielnic głównych po podrozdzielnice.
• Funkcja sygnalizacji wyzwolenia (SDE): zapewnia zdalne monitorowanie stanu wyłącznika, co ułatwia diagnostykę i automatyzację procesów.
• Kategoria akcesoriów przekaźnikowych: gwarantuje niezawodne przesyłanie sygnału niskonapięciowego do układów sterowania lub PLC.
• Łatwy montaż na wyzwalaczu: adapter wpinany bezpośrednio w gniazdo wyzwalacza, nie wymaga dodatkowych narzędzi ani modyfikacji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada certyfikat CE. Jako akcesorium oryginalne Schneider Electricder Electric jest w pełni zgodne z parametrami wyłączników Compact NSX i EasyPact CVS, co gwarantuje bezpieczną i bezproblemową instalację.

Zastosowanie

Adapter SDE LV429451 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne monitorowanie stanu wyłącznika i szybka reakcja na zadziałanie zabezpieczeń.

• Sterowanie i sygnalizacja w rozdzielnicach głównych oraz podrozdzielnicach przemysłowych.
• Przekazywanie impulsów do styczników, przekaźników pomocniczych lub wejść cyfrowych PLC.
• Automatyka budynkowa – integracja z systemami BMS w celu rejestracji zdarzeń i alarmów.
• Diagnostyka i obsługa serwisowa – ułatwia lokalizację wyzwolonego wyłącznika w dużych instalacjach.

Wskazówki Montażowe

Montaż adaptera SDE LV429451 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłącznika. Adapter instaluje się bezpośrednio w gnieździe wyzwalacza (TM, MA lub Micrologic 2.0) zgodnie z instrukcją producenta. Należy upewnić się, że połączenia są odpowiednio dokręcone zgodnie z zalecanym momentem (dostępnym w dokumentacji technicznej wyłącznika). Przekrój przewodów sygnałowych dobrać do wymaganego obciążenia styków pomocniczych.

FAQ

• Czy adapter SDE jest wymagany do każdego wyzwalacza? Adapter LV429451 jest niezbędny, gdy potrzebujemy sygnału SDE z wyzwalaczy TM, MA lub Micrologic 2.0 w wyłącznikach Compact NSX i EasyPact CVS. W przypadku wyzwalaczy Micrologic innych wersji (np. 5.x, 6.x) należy stosować odpowiedni adapter.
• Jakie wyłączniki obsługuje ten adapter? Adapter jest kompatybilny z wyłącznikami Compact NSX100…630 (AC i DC) oraz EasyPact CVS100…250. Pełną listę modeli znajdziesz w karcie katalogowej producenta.
• Czy adapter wpływa na parametry elektryczne wyłącznika? Nie. Adapter SDE jest pasywnym akcesorium sygnalizacyjnym – nie zmienia charakterystyk zabezpieczenia ani nie obciąża obwodu głównego. Jego montaż nie wpływa na parametry prądowe ani zwarciowe wyłącznika.
