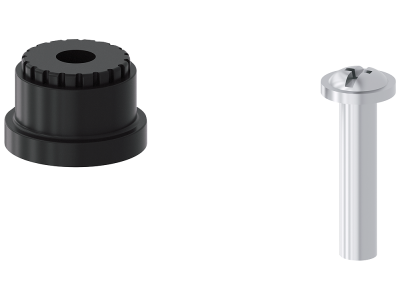

Adapter + śruba do wyrównywania głębokości montażu przełączników metalowych | 3SX5100-3B Siemens

Alternatywny kod produktu: 3SX51003B

Opis i Kluczowe Cechy

Adapter wraz ze śrubą do wyrównywania głębokości montażu przełączników metalowych Siemens o symbolu 3SX5100-3B przeznaczony jest do sytuacji, gdy przy modernizacji z serii 3SE21 na 3SE51 (w tym wariantów 3SE21.0-.UW/VW/WW/U/V/W) występuje różnica długości dźwigni. Umożliwia zachowanie prawidłowej głębokości montażu dla dźwigni regulowanej długości oraz dźwigni drążkowej, co zapewnia poprawne działanie mechanizmu przełącznika i niezakłóconą pracę układów bezpieczeństwa.

• Kompatybilność z seriami 3SE21 i 3SE51: adapter został zaprojektowany specjalnie do zastępowania starszych przełączników 3SE21 nowymi 3SE51, eliminując problem niedopasowania długości dźwigni.
• Zestaw montażowy w komplecie: zawiera adapter i śrubę, co pozwala na szybki i pewny montaż bez konieczności szukania dodatkowych elementów.
• Precyzyjne wyrównanie głębokości: utrzymuje prawidłową pozycję dźwigni względem elementów napędowych, co jest kluczowe dla niezawodności łańcucha bezpieczeństwa.
• Dedykowany do przełączników metalowych: przeznaczony do urządzeń stosowanych w trudnych warunkach przemysłowych, gdzie wymagana jest wysoka trwałość mechaniczna.
• System SIRIUS: element zintegrowanego portfolio bezpieczeństwa SIRIUS, które wspiera projektowanie układów spełniających wymagania norm bezpieczeństwa maszyn.

Zgodność z Normami

Produkt jest częścią systemu SIRIUS marki Siemens, co oznacza, że został zaprojektowany i wykonany zgodnie z obowiązującymi standardami europejskimi oraz certyfikowany znakiem CE. W przypadku konkretnych wymagań normatywnych – zaleca się weryfikację z dokumentacją techniczną danego przełącznika oraz obowiązującymi przepisami dla danej aplikacji.

Zastosowanie

Adapter 3SX5100-3B znajduje zastosowanie wszędzie tam, gdzie konieczna jest wymiana przełączników bezpieczeństwa serii 3SE21 na nowsze modele 3SE51, a zmiana geometrii dźwigni uniemożliwia zachowanie poprzedniej głębokości montażu. Typowe scenariusze użycia:

• Modernizacja linii produkcyjnych i maszyn wyposażonych w starsze przełączniki bezpieczeństwa 3SE21.
• Retrofitting w systemach bezpieczeństwa wymagających zachowania zgodności z aktualnymi normami (np. EN/ISO 13849, IEC/EN 62061).
• Prace serwisowe, podczas których wymienia się uszkodzone lub wycofane z produkcji przełączniki 3SE21 na dostępne zamienniki 3SE51.
• Instalacje, w których kluczowe jest precyzyjne ustawienie dźwigni napędowej – np. w aplikacjach z osłonami przesuwnymi, obrotowymi lub zderzakami.

Wskazówki Montażowe

Montaż adaptera i śruby może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP i znajomość zasad bezpieczeństwa maszyn. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji oraz zabezpieczyć przed przypadkowym załączeniem. Sprawdź, czy przełącznik 3SE51 jest prawidłowo zamocowany na szynie lub w obudowie, a następnie umieść adapter zgodnie z instrukcją montażu dostarczoną przez producenta. Moment dokręcania śruby należy stosować zgodnie z dokumentacją techniczną – zbyt duży nacisk może uszkodzić adapter lub przełącznik. Przekrój przewodów (jeśli dotyczy) dobierz do prądu obciążenia właściwego dla przełącznika.

FAQ

• Do jakich przełączników pasuje ten adapter? Adapter 3SX5100-3B jest przeznaczony do przełączników metalowych serii 3SE51, gdy zastępują one starsze modele 3SE21 (w tym warianty 3SE21.0-.UW/VW/WW/U/V/W). Umożliwia kompensację różnicy długości dźwigni regulowanej i drążkowej.
• Czy adapter jest dostarczany z elementami montażowymi? Tak, w zestawie znajduje się adapter oraz śruba – wszystkie elementy niezbędne do prawidłowego wyrównania głębokości montażu.
• Czy użycie adaptera wpływa na stopień ochrony IP przełącznika? Adapter nie zmienia konstrukcji przełącznika, a jedynie kompensuje różnicę długości dźwigni. Stopień ochrony IP zależy od samego przełącznika i sposobu montażu (np. obudowa). W razie wątpliwości skonsultuj się z dokumentacją techniczną danego urządzenia.
