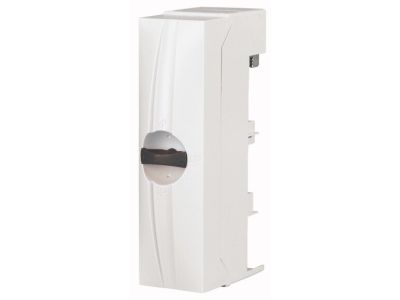

Adapter przyłączeniowy z osłoną przednia 6-50mm2 BBA-TP3/50 | 107183 Eaton

Opis i Kluczowe Cechy

Adapter przyłączeniowy EATON BBA-TP3/50 (SKU: 107183) to zaawansowany komponent elektroinstalacyjny zaprojektowany do pracy w systemach szyn zbiorczych o rozstawie osiowym 60 mm. Urządzenie charakteryzuje się prądem znamionowym pracy Ie wynoszącym aż 300A, co pozwala na bezpieczną dystrybucję energii w wymagających rozdzielnicach przemysłowych. Technika połączeń śrubowych gwarantuje trwały i pewny styk elektryczny, minimalizując rezystancję przejścia.

• Szeroki zakres przyłączy: Obsługuje przewody o przekroju znamionowym od 6 mm² do 50 mm² (AWG10-AWG2) oraz taśmy miedziane o wymiarach 6x9x0,8 mm.
• Wysoka odporność materiałowa: Wykonany z tworzywa wolnego od silikonu i chloru, wykazuje odporność na prądy pełzające CTI 200 oraz wytrzymałość termiczną do 120°C.
• Innowacyjna konstrukcja: Zdejmowane zaciski umożliwiają podłączanie nieprzyciętych przewodów, co znacząco przyspiesza prace montażowe i zwiększa elastyczność konfiguracji.
• Kompaktowe wymiary: Szerokość modułu wynosi 54 mm, co pozwala na optymalne zagospodarowanie przestrzeni na szynach.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i niezawodności. Materiał obudowy jest samogasnący zgodnie z rygorystyczną klasyfikacją UL 94, co ogranicza ryzyko rozprzestrzeniania się ognia w przypadku awarii. Adapter spełnia wymagania dla systemów szynowych 60mm i jest przystosowany do pracy z szynami o wymiarach od 12x5/10 do 30x5/10 oraz z podwójnym profilem T. Brak zawartości szkodliwych substancji (chlor, silikon) czyni go bezpiecznym dla środowiska i infrastruktury krytycznej.

Zastosowanie

Adapter BBA-TP3/50 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz prefabrykacji rozdzielnic niskiego napięcia. Jest idealnym rozwiązaniem do zasilania odpływów o dużym poborze mocy, łączenia sekcji szynowych oraz integracji aparatury modułowej z systemem szyn zbiorczych. Dzięki przestrzeni zaciskowej o wymiarach 15x10 mm, adapter umożliwia wygodne podłączenie zarówno grubych kabli jednożyłowych, jak i elastycznych szyn miedzianych.

Wskazówki Montażowe

Podczas instalacji adaptera na systemie szyn 60mm należy zwrócić uwagę na prawidłowe osadzenie na profilu szyny (kompatybilność z szynami od 12x5 do 30x10 mm). Dzięki możliwości przycinania osłony, monter może precyzyjnie dopasować element do specyficznych warunków wewnątrz szafy sterowniczej. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby zapewnić optymalny docisk przewodu o przekroju do 50 mm². Zdejmowane zaciski ułatwiają prowadzenie przewodów bez konieczności ich wcześniejszego docinania na wymiar przed osadzeniem adaptera.

FAQ

• Czy adapter można stosować z szynami o profilu T? Tak, konstrukcja adaptera jest w pełni kompatybilna z podwójnym profilem T oraz standardowymi szynami płaskimi.
• Jaki jest maksymalny prąd roboczy urządzenia? Prąd znamionowy pracy Ie wynosi 300A, co czyni go odpowiednim do zasilania dużych odbiorników.
• Czy produkt jest bezpieczny dla środowiska? Tak, adapter jest wolny od chloru i silikonu, a jego obudowa spełnia normy samogaśnięcia UL 94.
• Jakie przewody można podłączyć do zacisków? Adapter obsługuje przewody od 6 do 50 mm² oraz taśmy miedziane, zapewniając przestrzeń zaciskową 15x10 mm.
