Adapter przyłączeniowy 3-bieg. BBA-TP3/300 | 107185 Eaton

Opis i Kluczowe Cechy

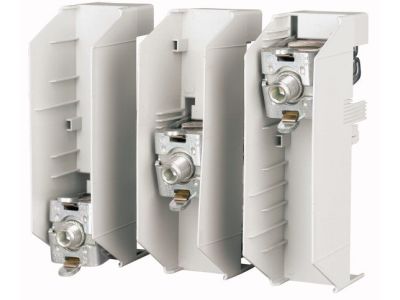

Adapter przyłączeniowy 3-biegunowy EATON o numerze katalogowym 107185 (model BBA-TP3/300) to zaawansowane rozwiązanie przeznaczone do integracji w systemach szyn zbiorczych o rozstawie 60 mm. Urządzenie charakteryzuje się wysoką obciążalnością prądową na poziomie 560 A (Ie), co pozwala na bezpieczną dystrybucję energii w wymagających aplikacjach przemysłowych. Kluczową cechą adaptera jest jego uniwersalność w zakresie przyłączy – obsługuje on przewody o przekroju znamionowym od 120 mm² do 300 mm² (odpowiednik MCM 300-MCM 600), co gwarantuje stabilne połączenie elektryczne i minimalizację strat mocy na stykach.

• Szeroki zakres kompatybilności: Adapter jest przystosowany do montażu na szynach o wymiarach 20x5/10, 25x5/10 oraz 30x5/10, a także na szynach o podwójnym profilu T.
• Wysoka odporność termiczna: Materiały użyte do produkcji wytrzymują temperatury robocze do 120°C, co zapewnia ciągłość pracy nawet w trudnych warunkach środowiskowych.
• Bezpieczeństwo materiałowe: Konstrukcja jest wolna od silikonu i chloru, co eliminuje ryzyko emisji toksycznych gazów w przypadku awarii.
• Regulacja i elastyczność: Szerokość adaptera wynosi od 180 do 240 mm, a dowolna regulacja rozstawu biegunów pozwala na precyzyjne dopasowanie do specyfiki rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i niezawodności. Materiał izolacyjny wykazuje odporność na prądy pełzające na poziomie CTI 200, co znacząco redukuje ryzyko przebicia w zanieczyszczonym środowisku pracy. Ponadto, adapter spełnia rygorystyczne wymagania normy palności UL 94, będąc klasyfikowanym jako materiał samogasnący. Brak zawartości chloru i silikonu wpisuje się w nowoczesne standardy ekologiczne oraz wymogi bezpieczeństwa pożarowego w budynkach użyteczności publicznej i zakładach przemysłowych.

Zastosowanie

Adapter BBA-TP3/300 znajduje szerokie zastosowanie w budowie nowoczesnych rozdzielnic niskiego napięcia oraz systemów sterowania. Jest idealnym rozwiązaniem dla prefabrykatorów rozdzielnic, którzy poszukują niezawodnego sposobu na podłączenie grubych kabli zasilających do systemu szyn zbiorczych 60 mm. Dzięki wysokiemu prądowi znamionowemu 560 A, urządzenie doskonale sprawdza się w głównych polach zasilających, układach SZR (Samoczynnego Załączania Rezerwy) oraz w zasilaniu dużych odbiorników mocy, takich jak silniki elektryczne dużej mocy czy piece indukcyjne.

Wskazówki Montażowe

Montaż adaptera jest intuicyjny i nie wymaga wiercenia otworów w szynach zbiorczych, co znacznie skraca czas prefabrykacji. Mocowanie odbywa się bezpośrednio poprzez zacisk do szyn zbiorczych, co zapewnia optymalny docisk i niską rezystancję przejścia. Poniżej znajdują się kluczowe wskazówki:

• Dopasowanie szerokości: Dzięki zatyczce o elastycznej szerokości oraz możliwości przycinania, monter może idealnie dopasować osłonę do aktualnej konfiguracji szyn.
• Regulacja biegunów: Należy wykorzystać funkcję dowolnej regulacji rozstawu biegunów, aby zachować wymagane odstępy izolacyjne zgodnie z projektem instalacji.
• Przygotowanie przewodów: Przewody o przekroju 120-300 mm² powinny być odpowiednio odizolowane i wprowadzone do zacisku z zachowaniem zalecanego momentu dokręcania (zgodnie z dokumentacją techniczną producenta), aby uniknąć przegrzewania się styku.

FAQ

1. Czy adapter można stosować na szynach o grubości 5 mm i 10 mm?
Tak, konstrukcja zacisku pozwala na montaż na szynach o grubości zarówno 5 mm, jak i 10 mm dla szerokości 20, 25 oraz 30 mm.

2. Co oznacza parametr CTI 200?
CTI (Comparative Tracking Index) określa odporność materiału izolacyjnego na powstawanie ścieżek przewodzących (prądów pełzających). Wartość 200 świadczy o dobrej wytrzymałości dielektrycznej materiału w warunkach wilgotnych i zanieczyszczonych.

3. Czy produkt jest bezpieczny dla środowiska?
Tak, adapter jest wolny od chloru i silikonu, co czyni go bezpieczniejszym w utylizacji oraz podczas ewentualnego pożaru (nie wydziela żrących gazów).
