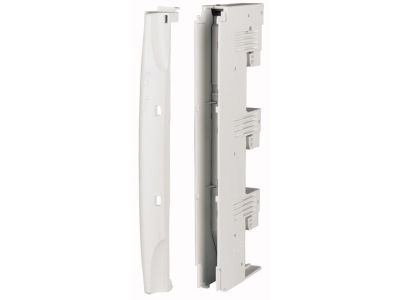

Adapter przyłączeniowy 1,5-160mm2 BBA-TP3/16 | 107205 Eaton

Opis i Kluczowe Cechy

Adapter przyłączeniowy EATON BBA-TP3/16 o numerze katalogowym 107205 to zaawansowane rozwiązanie techniczne dedykowane do profesjonalnych systemów szyn zbiorczych o rozstawie 60 mm. Urządzenie charakteryzuje się kompaktową szerokością wynoszącą zaledwie 20 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Wykorzystanie innowacyjnej techniki zacisków sprężynowych gwarantuje trwałe i odporne na wstrząsy połączenie elektryczne bez konieczności okresowego dociągania śrub. Przekrój znamionowy przyłącza obejmuje zakres od 1,5 mm² do 16 mm² (odpowiadający standardom AWG16-AWG6), co umożliwia elastyczne dopasowanie do różnych typów przewodów. Znamionowy prąd pracy wynoszący 80A sprawia, że adapter jest idealnym komponentem do zasilania modułów sterowniczych i wykonawczych w nowoczesnej automatyce przemysłowej.

• Wysoka wydajność prądowa: Prąd znamionowy Ie równy 80A zapewnia stabilną pracę pod obciążeniem.
• Technologia sprężynowa: Szybki montaż i pewność styku niezależnie od drgań instalacji.
• Bezpieczeństwo materiałowe: Konstrukcja wolna od silikonu i chloru, co jest kluczowe w specyficznych środowiskach przemysłowych.
• Wytrzymałość termiczna: Materiał obudowy zachowuje swoje właściwości mechaniczne i izolacyjne w temperaturach do 120°C.

Zgodność z Normami

Produkt został zaprojektowany i wykonany z uwzględnieniem rygorystycznych norm bezpieczeństwa pożarowego i elektrycznego. Adapter posiada klasę palności zgodną z normą UL 94, co oznacza, że jest to materiał samogasnący, minimalizujący ryzyko rozprzestrzeniania się ognia. Dodatkowo, wysoki współczynnik odporności na prądy pełzające CTI 200 (Comparative Tracking Index) świadczy o doskonałych właściwościach izolacyjnych powierzchni, co zapobiega przebiciom w warunkach zanieczyszczenia lub wilgoci. Produkt spełnia standardy wymagane w nowoczesnych systemach rozdziału energii, zapewniając długowieczność i bezawaryjność.

Zastosowanie

Adapter BBA-TP3/16 znajduje szerokie zastosowanie w prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia opartych na systemie szyn 60 mm. Dzięki uniwersalnej konstrukcji, płytka zaciskowa jest kompatybilna z szerokim spektrum szyn miedzianych o wymiarach od 12x5/10 mm do 30x5/10 mm, a także z szynami o podwójnym profilu T. Jest to idealne rozwiązanie dla inżynierów i elektroinstalatorów poszukujących niezawodnego sposobu na bezpośrednie przyłączenie zasilania do systemu szyn zbiorczych bez konieczności wiercenia otworów w miedzi.

Wskazówki Montażowe

Montaż adaptera odbywa się bezpośrednio na szynach zbiorczych, co znacząco skraca czas prac instalacyjnych. Przed przystąpieniem do montażu należy upewnić się, że system szyn jest odłączony od napięcia. Dzięki szerokości 20 mm, adaptery można montować gęsto obok siebie, optymalizując przestrzeń montażową. Przy wprowadzaniu przewodów do zacisków sprężynowych zaleca się stosowanie tulejek izolowanych dla przewodów typu linka, co dodatkowo podnosi standard bezpieczeństwa połączenia. Adapter stabilnie blokuje się na szynie, zapewniając pewny kontakt mechaniczny i elektryczny.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Adapter obsługuje przewody o przekroju do 16 mm² (AWG 6).
• Czy adapter wymaga użycia specjalistycznych narzędzi do zaciskania? Nie, technika zacisków sprężynowych pozwala na szybki montaż przewodów, choć zaleca się użycie standardowego wkrętaka technicznego do zwolnienia sprężyny podczas wprowadzania żyły.
• Czy produkt może pracować w podwyższonej temperaturze? Tak, adapter jest odporny na temperatury robocze sięgające do 120°C, co pozwala na jego stosowanie w mocno obciążonych rozdzielnicach.
• Czy adapter pasuje do szyn o grubości 10 mm? Tak, konstrukcja zacisku mocującego pozwala na montaż na szynach o grubości zarówno 5 mm, jak i 10 mm.
