Adapter na szyny zbiorcze szer. 90mm 32A BBA0R-32 | 101454 Eaton

Alternatywny kod produktu: BBA0R-32

Opis i Kluczowe Cechy

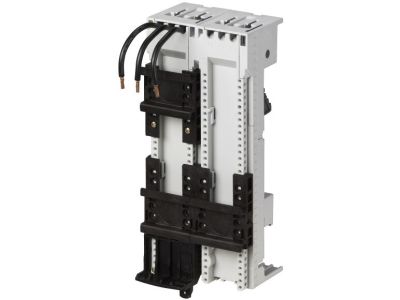

Adapter na szyny zbiorcze BBA0R-32 o szerokości 90 mm przeznaczony do systemu szyn zbiorczych 60 mm. Wyposażony w trzy szyny montażowe oraz trzy fabrycznie zakończone przewody AWG10 (6 mm²) do podłączenia urządzenia przełączającego. Znamionowy prąd roboczy 32 A umożliwia bezpieczne zasilanie w obwodach przemysłowych o znacznym obciążeniu, bez ryzyka przeciążenia styków.

• Znamionowy prąd roboczy 32 A: gwarantuje niezawodną pracę w aplikacjach wymagających stabilnego przepływu prądu do 32 amperów.
• Trzy prefabrykowane przewody AWG10/6 mm²: gotowe do podłączenia urządzenia przełączającego – oszczędność czasu montażu i pewność połączenia.
• Kompatybilność z wyłącznikami silnikowymi PKZM0, PKE (z rozrusznikiem nawrotnym/MSC-R) i stycznikami DILM17–DILM32: uniwersalne rozwiązanie do rozdzielnic przemysłowych.
• Szerokość 90 mm, trzy szyny montażowe: stabilne mocowanie w systemie szyn zbiorczych 60 mm, łatwa integracja z istniejącą infrastrukturą.
• System szyn zbiorczych 60 mm: dedykowany do nowoczesnych rozdzielnic głównych i podrozdzielnic, zapewnia szybką i bezpieczną dystrybucję energii.

Zgodność z Normami

Adapter spełnia wymogi europejskich norm bezpieczeństwa i posiada oznaczenie CE. Produkt przeznaczony do stosowania z urządzeniami przełączającymi zgodnymi z odpowiednimi normami IEC/EN. Brak szczegółowych numerów norm w dokumentacji – zaleca się sprawdzenie zgodności z systemem szyn zbiorczych oraz dedykowanymi wyłącznikami i stycznikami.

Zastosowanie

Adapter BBA0R-32 służy jako uniwersalny element przyłączeniowy w systemach szyn zbiorczych, umożliwiając szybkie podłączenie wyłączników silnikowych i styczników. Idealny do zastosowań w przemyśle, automatyce budynkowej oraz rozdzielnicach głównych.

• Zasilanie wyłączników silnikowych PKZM0 w rozdzielnicach przemysłowych – centralne przyłącze bez konieczności prowadzenia dodatkowych przewodów.
• Integracja z rozrusznikami nawrotnymi PKE/MSC-R oraz stycznikami DILM17–DILM32 – kompaktowy montaż w jednej szynie zbiorczej.
• Dystrybucja energii w systemach szyn zbiorczych 60 mm – idealny do podrozdzielnic i rozdzielnic głównych obiektów produkcyjnych.
• Łatwe rozbudowywanie instalacji – możliwość dodawania kolejnych aparatów bez ingerencji w okablowanie sztywne.

Wskazówki Montażowe

Montaż adaptera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Adapter mocować na szynie zbiorczej (system 60 mm) zgodnie z dokumentacją producenta. Połączenia elektryczne realizować za pomocą fabrycznie zakończonych przewodów AWG10 – nie zmieniać ich przekroju. Momenty dokręcania śrub oraz zacisków stosować zgodnie z instrukcją urządzenia przełączającego. Przekrój przewodów doprowadzających od strony źródła dobrać do prądu znamionowego 32 A i warunków zwarciowych instalacji. Przed pierwszym uruchomieniem sprawdzić poprawność wszystkich połączeń.

FAQ

• Jaki przekrój mają fabrycznie zainstalowane przewody? Przewody to AWG10, co odpowiada 6 mm². Są one gotowe do podłączenia do urządzenia przełączającego (np. wyłącznika silnikowego lub stycznika).
• Z jakimi urządzeniami współpracuje adapter? Adapter jest przeznaczony do współpracy z wyłącznikami silnikowymi PKZM0, PKE (również w wersji z rozrusznikiem nawrotnym/MSC-R) oraz stycznikami DILM17 do DILM32.
• Jaki jest maksymalny prąd znamionowy adaptera? Znamionowy prąd roboczy wynosi 32 A. Nie należy go przekraczać, aby zapewnić bezpieczną pracę całego układu.
