Adapter na szyny zbiorcze szer. 90mm 25A, BBA0R-25 PKZ | 101453 Eaton

Alternatywny kod produktu: BBA0R-25

Opis i Kluczowe Cechy

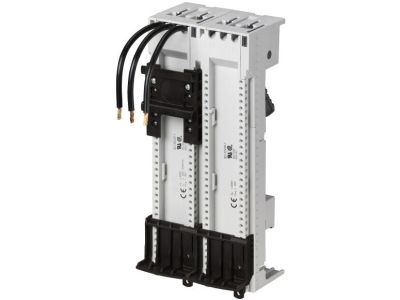

Adapter na szyny zbiorcze BBA0R-25 PKZ (symbol 101453) to kompletny zestaw do podłączenia aparatów łączeniowych w systemie szyn zbiorczych. Przeznaczony do szyn o szerokości do 60 mm, wyposażony w trzy przewody AWG12 (4 mm²) oraz szynę montażową. Znamionowy prąd pracy 25 A zapewnia bezpieczne przewodzenie obciążenia w układach sterowania silnikami.

• Prąd znamionowy 25 A: umożliwia bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przegrzania.
• Kompatybilność z wyłącznikami PKZM0, PKE oraz starterami MSC-R i stycznikami DILM7–DILM15: uniwersalne zastosowanie w rozdzielnicach i szafach sterowniczych.
• Trzy przewody AWG12 (4 mm²) w zestawie: gotowe do szybkiego podłączenia aparatu łączeniowego bez konieczności przygotowania dodatkowych kabli.
• Szyna montażowa w komplecie: ułatwia instalację na szynie DIN TH35, zapewniając stabilne mocowanie.
• Przeznaczony do systemów szyn zbiorczych o szerokości do 60 mm: elastyczne dopasowanie do istniejącej infrastruktury rozdzielni.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa i posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymogami dyrektyw europejskich.

Zastosowanie

Adapter BBA0R-25 PKZ znajduje zastosowanie tam, gdzie konieczne jest wyprowadzenie zasilania z szyn zbiorczych do aparatów zabezpieczających i sterujących silnikami.

• Podłączenie wyłączników ochronnych silnika PKZM0 i PKE w rozdzielnicach przemysłowych.
• Współpraca ze starterami bezpośrednimi MSC-R i stycznikami mocy DILM7–DILM15 w układach sterowania.
• Dystrybucja zasilania w systemach szyn zbiorczych w szafach sterowniczych i rozdzielnicach głównych.
• Zastosowanie w automatyce budynkowej i przemysłowej do zasilania obwodów silnikowych.

Wskazówki Montażowe

Montaż adaptera powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Zamocuj adapter na szynie DIN TH35 (zgodnie z dołączoną dokumentacją producenta). Podłącz przewody zgodnie z oznaczeniami, dobierając przekrój przewodów do prądu znamionowego 25 A. Dokręć połączenia momentem określonym w karcie katalogowej. Po zakończeniu montażu sprawdź poprawność połączeń.

FAQ

• Czy adapter jest dostarczany z przewodami? Tak, w zestawie znajdują się trzy przewody AWG12 (4 mm²) gotowe do podłączenia aparatu łączeniowego.
• Z jakimi aparatami współpracuje ten adapter? Jest kompatybilny z wyłącznikami ochronnymi silnika PKZM0 i PKE, starterami bezpośrednimi MSC-R oraz stycznikami mocy DILM7–DILM15.
• Jaki jest prąd znamionowy adaptera? Znamionowy prąd pracy wynosi 25 A, co umożliwia bezpieczne przewodzenie obciążenia w typowych układach silnikowych.
