Adapter na szyny zbiorcze szer. 72mm 63A, BBA2L-63 | 101480 Eaton

Opis i Kluczowe Cechy

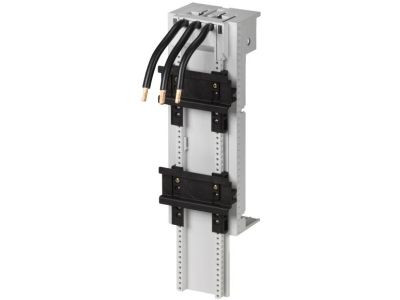

Adapter na szyny zbiorcze EATON o oznaczeniu BBA2L-63 (numer katalogowy 101480) to zaawansowane rozwiązanie montażowe zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie o szerokości 72 mm zostało zoptymalizowane pod kątem pracy w systemach szyn zbiorczych o rozstawie osiowym 60 mm. Kluczowym elementem konstrukcyjnym są dwie zintegrowane szyny nośne, które zapewniają stabilne i bezpieczne osadzenie aparatury modułowej. Adapter charakteryzuje się wysokim prądem znamionowym pracy wynoszącym 63A, co pozwala na obsługę wymagających układów napędowych i sterowniczych.

• Wysoka obciążalność: Prąd znamionowy 63A umożliwia współpracę z szeroką gamą aparatów łączeniowych.
• Zintegrowane okablowanie: Trzy fabrycznie przygotowane przewody o przekroju AWG8 (odpowiadające około 10 mm²) gwarantują niską rezystancję połączenia i minimalizują straty cieplne.
• Solidna konstrukcja: Szerokość 72 mm zapewnia odpowiednią przestrzeń dla montowanych komponentów, zachowując przy tym kompaktowe wymiary w rozdzielnicy.
• System 60mm: Pełna kompatybilność z popularnym standardem szyn zbiorczych o grubości 5 mm lub 10 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Adapter spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących osprzętu do rozdzielnic i sterownic. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną oraz mechaniczną, co jest kluczowe przy prądach roboczych rzędu 63A. Precyzyjne dopasowanie przewodów AWG8 zapewnia zgodność z normami dotyczącymi obciążalności prądowej długotrwałej przewodów wewnątrz rozdzielnic.

Zastosowanie

Adapter BBA2L-63 jest dedykowany do tworzenia kompaktowych zestawów rozruchowych i sterowniczych. Został zaprojektowany specjalnie do współpracy z:

• Wyłącznikami silnikowymi: Seria PKZ2, zapewniająca kompleksową ochronę termiczną i magnetyczną.
• Stycznikami mocy: Modele od DILM7, przez DILM12, DILM15, DILM17, DILM25, DILM32, aż po DILM40.
• Układami zapłonników bezpośrednich: Umożliwia szybką budowę układów rozruchowych typu DOL (Direct-On-Line) montowanych bezpośrednio na systemie szynowym.

Wskazówki Montażowe

Montaż adaptera na szynach zbiorczych powinien odbywać się przy wyłączonym napięciu. Dzięki zatrzaskowemu systemowi mocowania, instalacja na szynach o rozstawie 60 mm jest intuicyjna i nie wymaga specjalistycznych narzędzi do samego osadzenia bazy. Należy zwrócić szczególną uwagę na:

• Moment dokręcania: Podczas podłączania przewodów AWG8 do zacisków stycznika lub wyłącznika silnikowego, należy stosować momenty dokręcania zalecane przez producenta aparatury (zazwyczaj podane w Nm na obudowie urządzenia).
• Ułożenie przewodów: Fabryczne przewody są elastyczne, jednak należy unikać ich nadmiernego załamywania, aby nie uszkodzić struktury miedzianych żył.
• Weryfikacja szyn: Przed montażem upewnij się, że szyny zbiorcze są czyste i pozbawione tlenków, co zapewni optymalny styk elektryczny.

FAQ

1. Czy adapter BBA2L-63 pasuje do szyn o grubości 10 mm?
Tak, adapter jest przystosowany do standardowych systemów szyn zbiorczych 60 mm, które najczęściej wykorzystują płaskowniki miedziane o grubości 5 mm lub 10 mm.

2. Jakie aparaty można zamontować na tym adapterze?
Adapter posiada dwie szyny nośne, co pozwala na jednoczesny montaż wyłącznika silnikowego PKZ2 oraz stycznika mocy z serii DILM (do 40A prądu łączeniowego AC-3).

3. Czy przewody są dołączone do zestawu?
Tak, adapter jest wyposażony w trzy gotowe do podłączenia przewody o przekroju AWG8 (ok. 10 mm²), co znacznie skraca czas prefabrykacji rozdzielnicy.
