Adapter na szyny zbiorcze szer. 72mm 63A, BBA2-63 | 101458 Eaton

Opis i Kluczowe Cechy

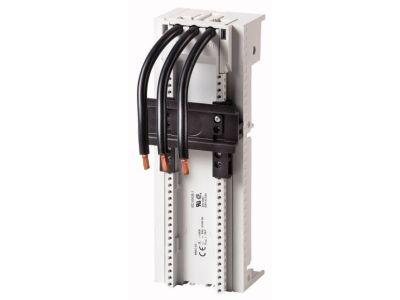

Adapter na szyny zbiorcze EATON BBA2-63 (numer katalogowy 101458) to zaawansowane rozwiązanie montażowe zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie o szerokości 72 mm zostało zoptymalizowane pod kątem pracy w systemach szyn zbiorczych o rozstawie osiowym 60 mm. Kluczowym elementem konstrukcyjnym jest zintegrowana szyna montażowa, która umożliwia błyskawiczne osadzenie aparatury modułowej bez konieczności wiercenia otworów w szynach miedzianych.

Adapter charakteryzuje się znamionowym prądem pracy wynoszącym 63A, co pozwala na bezpieczną obsługę wymagających odbiorników przemysłowych. W zestawie znajdują się trzy fabrycznie przygotowane i odpowiednio dobrane przewody o przekroju 10 mm² (odpowiadające standardowi AWG8). Zastosowanie przewodów o takim przekroju gwarantuje minimalizację strat energii oraz ograniczenie nagrzewania się styków podczas długotrwałej pracy pod pełnym obciążeniem.

• Wysoka obciążalność: Prąd znamionowy 63A dedykowany do ciężkich aplikacji przemysłowych.
• Precyzyjne dopasowanie: Szerokość 72 mm idealnie współgra z gabarytami wyłączników silnikowych.
• Gotowość do podłączenia: Fabryczne okablowanie 10 mm² skraca czas prefabrykacji rozdzielnicy.
• Solidna konstrukcja: Wykonanie z materiałów odpornych na wysokie temperatury i prądy błądzące.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice. Adapter spełnia wymagania normy IEC/EN 60439 oraz jest kompatybilny z systemami szynowymi o grubości 5 mm i 10 mm. Dzięki certyfikacji uznanego producenta, jakim jest EATON, komponent ten zapewnia pełne bezpieczeństwo eksploatacji w instalacjach niskiego napięcia, minimalizując ryzyko awarii wynikających z niewłaściwego montażu aparatury na szynach prądowych.

Zastosowanie

Głównym przeznaczeniem adaptera BBA2-63 jest integracja wyłączników ochronnych silnika, w szczególności serii PKZ2, z systemem szyn zbiorczych. Jest to rozwiązanie niezastąpione w nowoczesnych centrach sterowania silnikami (MCC) oraz w rozbudowanych szafach sterowniczych, gdzie liczy się oszczędność miejsca i przejrzystość instalacji. Dzięki zastosowaniu adaptera, elektryk może w łatwy sposób stworzyć kompaktowy układ zasilający dla napędów o dużej mocy, zachowując przy tym najwyższe standardy estetyki i funkcjonalności.

Wskazówki Montażowe

Montaż adaptera na systemie szyn 60 mm jest intuicyjny, jednak wymaga zachowania odpowiednich procedur technicznych:

• Przed montażem należy upewnić się, że szyny zbiorcze są czyste i wolne od tlenków, co zapewni optymalny styk elektryczny.
• Adapter należy zatrzasnąć na szynach, upewniając się, że mechanizm blokujący osiadł stabilnie.
• Przewody przyłączeniowe (10 mm²) należy wprowadzić do zacisków aparatu łączeniowego (np. PKZ2) i dokręcić z momentem obrotowym zalecanym przez producenta wyłącznika.
• Należy zachować odpowiednie odstępy izolacyjne pomiędzy sąsiednimi adapterami w przypadku pracy przy maksymalnym obciążeniu prądowym.

FAQ

1. Czy adapter BBA2-63 pasuje do szyn o grubości 10 mm?
Tak, konstrukcja zacisków adaptera pozwala na montaż zarówno na szynach o grubości 5 mm, jak i 10 mm w standardowym systemie 60 mm.

2. Czy mogę użyć tego adaptera do innych aparatów niż PKZ2?
Choć adapter jest dedykowany do serii PKZ2, można na nim montować inne aparaty o zbliżonych gabarytach, o ile ich prąd znamionowy nie przekracza 63A, a rozstaw zacisków pozwala na bezpieczne podłączenie dołączonych przewodów.

3. Jakie są korzyści z użycia fabrycznych przewodów AWG8/10mm²?
Zastosowanie fabrycznych przewodów eliminuje błędy montażowe, zapewnia powtarzalność parametrów elektrycznych połączenia oraz znacząco przyspiesza proces montażu w porównaniu do samodzielnego docinania i zarabiania końcówek kablowych.
