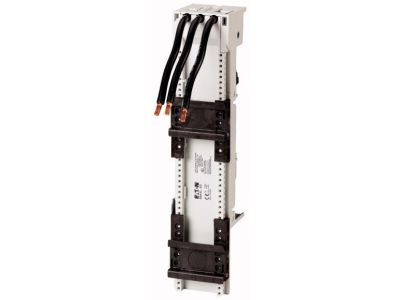

Adapter na szyny zbiorcze szer. 55mm 63A, BBA4L-63 | 101459 Eaton

Opis i Kluczowe Cechy

Adapter na szyny zbiorcze EATON BBA4L-63 o numerze katalogowym 101459 to zaawansowane rozwiązanie konstrukcyjne dedykowane dla profesjonalnych systemów rozdziału energii. Urządzenie zostało zaprojektowane do pracy w systemach szyn zbiorczych o rozstawie osiowym 60 mm, co stanowi standard w nowoczesnych rozdzielnicach przemysłowych. Kluczowym parametrem jest znamionowy prąd pracy wynoszący 63A, co pozwala na bezpieczną obsługę wymagających odbiorników silnikowych. Adapter charakteryzuje się szerokością 55 mm, idealnie dopasowaną do gabarytów aparatury modułowej. Wyposażony jest w fabrycznie przygotowane, trzy odpowiednio dobrane przewody o przekroju 10 mm² (odpowiadające standardowi AWG8), które gwarantują minimalną rezystancję styku oraz wysoką obciążalność prądową, umożliwiając bezpośrednie i szybkie podłączenie do aparatu łączeniowego.

• Znamionowy prąd pracy: 63A zapewniający stabilność w trudnych warunkach obciążenia.
• Szerokość adaptera: 55 mm, zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy.
• Zintegrowana szyna montażowa DIN, ułatwiająca błyskawiczne osadzenie aparatury.
• Przewody przyłączeniowe 10 mm² (AWG8) zapewniające pewne połączenie elektryczne.
• Kompatybilność z systemem szyn 60 mm, co jest standardem w prefabrykacji szaf sterowniczych.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice przemysłowej. Adapter spełnia wymagania dotyczące osprzętu do rozdzielnic i sterownic niskonapięciowych, co potwierdza jego niezawodność w ciągłej eksploatacji. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną oraz mechaniczną, co jest kluczowe przy prądach rzędu 63A. Konstrukcja wspiera zachowanie odpowiednich odstępów izolacyjnych oraz dróg upływu, co bezpośrednio przekłada się na bezpieczeństwo obsługi i bezawaryjność całego systemu zasilania.

Zastosowanie

Adapter BBA4L-63 jest dedykowany przede wszystkim do integracji wyłączników ochronnych silnika z systemem szyn zbiorczych bez konieczności wiercenia otworów w szynach. Jest w pełni kompatybilny z seriami aparatury EATON, takimi jak PKZM4 oraz PKE65. Dzięki swojej budowie, adapter znajduje szerokie zastosowanie w:

• Przemysłowych układach sterowania silnikami (Motor Control Centers).
• Prefabrykowanych rozdzielnicach mocy, gdzie liczy się czas montażu i estetyka okablowania.
• Systemach automatyki wymagających szybkiej wymiany lub rozbudowy modułów zabezpieczających.
• Zasilaniu napędów o dużej mocy, wymagających prądów znamionowych do 63A.

Wskazówki Montażowe

Montaż adaptera BBA4L-63 na systemie szyn zbiorczych 60 mm jest intuicyjny, jednak wymaga zachowania standardów technicznych. Przed przystąpieniem do prac należy upewnić się, że system szyn jest odłączony od napięcia. Adapter należy zatrzasnąć na szynach zbiorczych, dbając o prawidłowe osadzenie styków prądowych. Następnie, na zintegrowanej szynie montażowej DIN, należy osadzić wyłącznik silnikowy (np. PKZM4). Przygotowane przewody o przekroju 10 mm² należy wprowadzić do zacisków aparatu i dokręcić z momentem obrotowym zalecanym przez producenta wyłącznika. Taka konfiguracja eliminuje błędy montażowe i znacząco skraca czas prefabrykacji rozdzielnicy.

FAQ

• Czy adapter pasuje do szyn o innym rozstawie niż 60 mm? Nie, adapter BBA4L-63 jest ściśle zaprojektowany do systemów o rozstawie osiowym szyn wynoszącym 60 mm.
• Jakie aparaty można zamontować na tym adapterze? Adapter jest dedykowany do wyłączników ochronnych silnika EATON z serii PKZM4 oraz PKE65.
• Czy przewody są dołączone do zestawu? Tak, adapter posiada trzy fabrycznie wyprowadzone przewody o przekroju 10 mm² (AWG8), gotowe do podłączenia pod zaciski aparatu.
• Jaki jest maksymalny prąd obciążenia? Znamionowy prąd pracy dla tego modelu wynosi 63A.
