Adapter na szyny zbiorcze szer. 45mm, pusty moduł, BBA0/2TS-L PKZ | 101482 Eaton

Alternatywny kod produktu: BBA0/2TS-L

Opis i Kluczowe Cechy

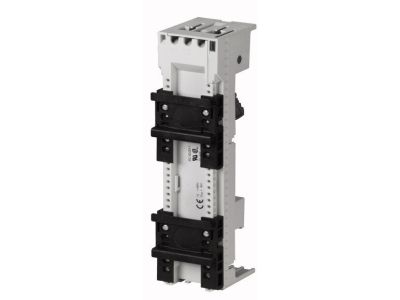

Adapter na szyny zbiorcze BBA0/2TS-L PKZ (numer katalogowy 101482) to pusty moduł o szerokości 45 mm, przeznaczony do systemów szyn zbiorczych o rozstawie do 60 mm. Wyposażony w dwie niezależnie przestawiane szyny nośne (regulacja co 1,25 mm), umożliwia precyzyjny montaż zapłonników nawrotnych i gwiazdowych bez konieczności stosowania dodatkowych elementów elektrycznych. Rozwiązanie idealne do budowy rozdzielnic w automatyce przemysłowej.

• Szerokość modułu 45 mm: kompatybilność z modułową aparaturą rozdzielczą i systemami szyn zbiorczych.
• Dwie szyny nośne: umożliwiają jednoczesny montaż dwóch zapłonników lub innych komponentów w jednym module.
• Regulacja położenia szyn co 1,25 mm: precyzyjne dopasowanie pozycji montażowej do wymagań instalacji.
• Przystosowany do systemu szyn zbiorczych do 60 mm: uniwersalne zastosowanie w rozdzielnicach głównych i podrozdzielniach.
• Brak złącza elektrycznego: moduł pusty, dedykowany wyłącznie do mechanicznego mocowania elementów – nie wymaga ingerencji w obwody elektryczne.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymogami systemów szyn zbiorczych stosowanych w rozdzielnicach niskiego napięcia. Posiada oznaczenie CE i jest przeznaczony do użytku w instalacjach zgodnych z normami IEC/EN 61439 (główne normy dla rozdzielnic). Ze względu na charakter mechaniczny (brak elementów elektrycznych) nie podlega dodatkowym certyfikacjom dla aparatury modułowej.

Zastosowanie

Adapter BBA0/2TS-L PKZ znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne i elastyczne mocowanie zapłonników nawrotnych i gwiazdowych w systemach szyn zbiorczych.

• Montaż zapłonników nawrotnych w rozdzielnicach głównych i podrozdzielniach.
• Budowa układów przełączania gwiazda-trójkąt w automatyce silników.
• Organizacja przestrzeni montażowej w rozdzielnicach z szynami zbiorczymi 60 mm.
• Tworzenie modułów pomocniczych w systemach sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż adaptera na szynie zbiorczej oraz mocowanie zapłonników powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obrębie rozdzielnicy. Szyny nośne ustawić w żądanej pozycji z dokładnością co 1,25 mm, a następnie dokręcić śruby mocujące zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych (jeśli dotyczy) dobrać zgodnie z normami oraz obciążalnością prądową danego obwodu.

FAQ

• Czy adapter posiada własne złącza elektryczne? Nie, jest to moduł pusty – służy wyłącznie do mechanicznego mocowania zapłonników nawrotnych i gwiazdowych. Wszelkie połączenia elektryczne należy wykonać oddzielnie.
• Jaka jest dokładność regulacji szyn nośnych? Szyny można przestawiać niezależnie co 1,25 mm, co pozwala na precyzyjne ustawienie elementów względem siebie.
• Czy adapter jest kompatybilny ze standardowymi szynami TH35? Nie, produkt jest przeznaczony wyłącznie do systemów szyn zbiorczych (rozstaw do 60 mm), a nie do szyny DIN TH35.
