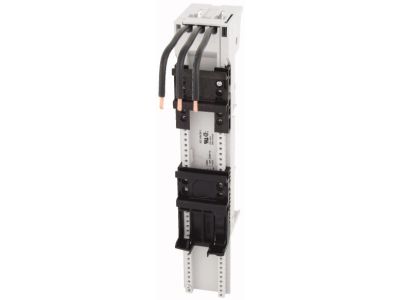

Adapter na szyny zbiorcze szer. 45mm 32A, BBA0-32 PKZ | 101452 Eaton

Opis i Kluczowe Cechy

Adapter na szyny zbiorcze EATON o numerze katalogowym 101452 (typ BBA0-32) to zaawansowane rozwiązanie montażowe zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie jest dedykowane do pracy w standardowym systemie szyn zbiorczych o rozstawie osiowym wynoszącym 60 mm. Konstrukcja o szerokości 45 mm została zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy, przy jednoczesnym zachowaniu pełnej funkcjonalności mechanicznej i elektrycznej.

• Wysoka obciążalność: Znamionowy prąd pracy wynoszący 32 A pozwala na bezpieczne zasilanie wymagających układów napędowych i odbiorników przemysłowych.
• Zintegrowane okablowanie: Adapter wyposażony jest w trzy fabrycznie przygotowane i odpowiednio dobrane przewody o przekroju AWG10 (co odpowiada około 6 mm²), co gwarantuje minimalne straty napięcia oraz wysoką odporność termiczną podczas przepływu prądu znamionowego.
• Podwójna szyna nośna: Wyposażenie w dwie szyny nośne (DIN) umożliwia stabilny montaż aparatury łączeniowej, zapewniając sztywność konstrukcji nawet przy intensywnych operacjach przełączania.
• Uniwersalność montażu: Produkt umożliwia bezpośrednie połączenie aparatów bez konieczności stosowania dodatkowych mostków kablowych, co znacząco skraca czas prefabrykacji szaf sterowniczych.

Zgodność z Normami

Adapter BBA0-32 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice przemysłowej. Wykorzystane materiały izolacyjne charakteryzują się wysoką odpornością na prądy pełzające oraz wytrzymałością termiczną, co jest kluczowe w systemach szyn zbiorczych 60 mm. Produkt spełnia wymagania dyrektyw niskonapięciowych i jest w pełni kompatybilny z osprzętem modułowym serii PKZ oraz DILM marki EATON, co potwierdza certyfikacja producenta w zakresie budowy zestawów rozdzielczych i sterowniczych.

Zastosowanie

Głównym przeznaczeniem adaptera BBA0-32 jest integracja aparatury modułowej z systemem szynowym. Jest on idealnym rozwiązaniem dla:

• Wyłączników ochronnych silnika: Pełna kompatybilność z seriami PKZM0 oraz PKE.
• Układów rozruchowych: Umożliwia budowę starterów bezpośrednich typu MSC-D, MSC-DE oraz MSC-DA.
• Styczników mocy: Adapter współpracuje ze stycznikami z serii DILM o wielkościach od DILM17 do DILM32.
• Prefabrykacji rozdzielnic: Znajduje zastosowanie w nowoczesnych centrach sterowania silnikami (MCC), gdzie liczy się szybkość montażu i przejrzystość oprzewodowania.

Wskazówki Montażowe

Montaż adaptera na systemie szyn 60 mm jest intuicyjny, jednak wymaga zachowania standardów technicznych. Przed przystąpieniem do prac należy upewnić się, że szyny zbiorcze są czyste i pozbawione tlenków. Adapter należy pewnie zatrzasnąć na szynach, dbając o prawidłowe przyleganie styków prądowych. Przewody przyłączeniowe AWG10 należy wprowadzić do zacisków windowych montowanego aparatu (np. PKZM0) i dokręcić z momentem obrotowym zalecanym przez producenta aparatury, aby uniknąć wzrostu rezystancji zestyku. Dzięki szerokości 45 mm, adaptery można montować bezpośrednio obok siebie, tworząc zwarte bloki odpływowe.

FAQ

• Czy adapter BBA0-32 pasuje do szyn o innym rozstawie niż 60 mm? Nie, ten model jest dedykowany wyłącznie do systemów o standardowym rozstawie osiowym 60 mm.
• Jaki jest maksymalny przekrój przewodów wyjściowych? Adapter posiada fabrycznie zainstalowane przewody AWG10 (ok. 6 mm²), które są optymalnie dobrane do prądu 32 A.
• Czy mogę na tym adapterze zamontować stycznik DILM9? Adapter jest zoptymalizowany pod większe jednostki (DILM17-DILM32), jednak mechanicznie szyna DIN pozwala na montaż mniejszych aparatów, o ile ich parametry prądowe są zgodne z systemem.
