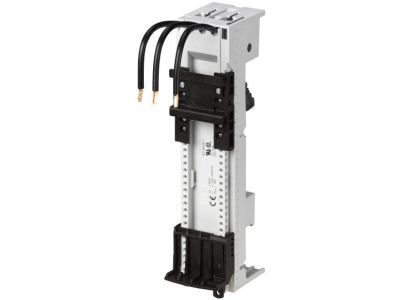

Adapter na szyny zbiorcze szer. 45mm 25A, BBA0-25 PKZ | 101451 Eaton

Opis i Kluczowe Cechy

Adapter na szyny zbiorcze EATON BBA0-25 (numer katalogowy 101451) to zaawansowane rozwiązanie konstrukcyjne dedykowane do profesjonalnych systemów rozdziału energii. Urządzenie zostało zaprojektowane z myślą o optymalizacji przestrzeni w szafach sterowniczych oraz skróceniu czasu prefabrykacji rozdzielnic. Adapter posiada szerokość montażową wynoszącą 45 mm, co idealnie wpisuje się w standardy modułowej aparatury łączeniowej. Znamionowy prąd pracy urządzenia wynosi 25 A, co pozwala na bezpieczną obsługę silników o znacznej mocy w układach automatyki przemysłowej.

• Zintegrowane przewody przyłączeniowe: Adapter wyposażony jest w trzy fabrycznie przygotowane przewody o przekroju AWG12 (odpowiadające 4 mm²), co gwarantuje niską rezystancję styku oraz wysoką obciążalność prądową bez ryzyka przegrzania izolacji.
• Uniwersalność montażu: Produkt posiada wbudowaną szynę montażową, która umożliwia błyskawiczne zatrzaśnięcie aparatów bez konieczności wiercenia dodatkowych otworów w płycie montażowej.
• Kompatybilność systemowa: Adapter jest w pełni przystosowany do pracy w systemie szyn zbiorczych o rozstawie osiowym 60 mm, co jest standardem w nowoczesnych instalacjach przemysłowych.

Zgodność z Normami

Produkt marki EATON spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone międzynarodowymi certyfikatami. Konstrukcja adaptera BBA0-25 zapewnia odpowiednie odstępy izolacyjne oraz wytrzymałość dielektryczną wymaganą w instalacjach niskiego napięcia. Zastosowane materiały termoplastyczne charakteryzują się wysoką odpornością na pełzanie prądów oraz samogaśnięciem, co jest kluczowe dla zachowania ciągłości pracy w przypadku wystąpienia awarii w układzie elektrycznym.

Zastosowanie

Adapter BBA0-25 PKZ znajduje szerokie zastosowanie w budowie zestawów rozruchowych i zabezpieczających. Jest on dedykowany do współpracy z następującymi komponentami marki EATON:

• Wyłączniki silnikowe: Seria PKZM0 oraz elektroniczne wyłączniki PKE, zapewniające kompleksową ochronę termiczną i magnetyczną silników.
• Styczniki mocy: Modele od DILM7 do DILM15, co pozwala na tworzenie kompaktowych układów sterowania napędami.
• Startery bezpośrednie: Kompletne zestawy MSC-D, MSC-DE oraz MSC-DA, gdzie adapter służy jako stabilna baza mechaniczna i elektryczna łącząca aparat z systemem szynowym.

Wskazówki Montażowe

Podczas instalacji adaptera na systemie szyn zbiorczych 60 mm należy zwrócić uwagę na prawidłowe osadzenie zacisków hakowych na szynach miedzianych. Przed montażem aparatury łączeniowej (np. PKZM0) na szynie nośnej adaptera, zaleca się sprawdzenie poprawności wyprowadzenia przewodów przyłączeniowych AWG12. Przewody te należy podłączyć do zacisków windowych aparatu, zachowując odpowiedni moment dokręcania określony w instrukcji wyłącznika lub stycznika. Dzięki zastosowaniu adaptera, eliminujemy konieczność tradycyjnego okablowania zasilającego od strony szyn, co znacząco podnosi estetykę i przejrzystość instalacji.

FAQ

• Czy adapter pasuje do szyn o grubości 5 mm i 10 mm? Tak, konstrukcja zacisków adaptera BBA0-25 jest przystosowana do standardowych grubości szyn miedzianych stosowanych w systemach 60 mm.
• Czy mogę użyć tego adaptera do silnika o prądzie znamionowym 32A? Nie, maksymalny znamionowy prąd pracy dla tego modelu wynosi 25 A. Dla wyższych prądów należy dobrać adapter o większej obciążalności.
• Jakie są korzyści z użycia przewodów AWG12/4mm²? Przekrój ten zapewnia bezpieczny margines obciążalności prądowej dla 25A, minimalizując spadki napięcia i wydzielanie ciepła wewnątrz obudowy.
