Adapter na szyny zbiorcze szer. 45mm 25A, BBA0-25/2TS PKZ | 101481 Eaton

Opis i Kluczowe Cechy

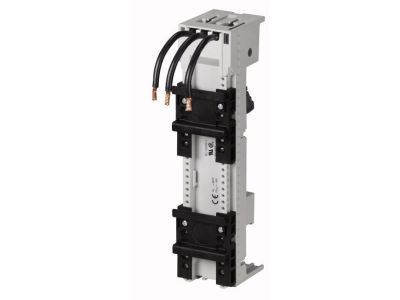

Adapter na szyny zbiorcze EATON o oznaczeniu BBA0-25/2TS PKZ (SKU: 101481) to zaawansowane rozwiązanie montażowe zaprojektowane z myślą o optymalizacji przestrzeni w rozdzielnicach niskiego napięcia. Urządzenie dedykowane jest do pracy w systemach szyn zbiorczych o rozstawie osiowym 60 mm, co stanowi standard w nowoczesnych instalacjach przemysłowych. Adapter charakteryzuje się szerokością 45 mm, co idealnie współgra z gabarytami aparatury modułowej serii PKZ.

• Wysoka obciążalność: Znamionowy prąd pracy wynoszący 25A pozwala na bezpieczne zasilanie silników i odbiorników o znacznej mocy.
• Elastyczność montażu: Wyposażenie w dwie szyny nośne (szyny DIN) umożliwia stabilne osadzenie aparatów łączeniowych i zabezpieczających.
• Precyzyjna regulacja: Szyny nośne posiadają możliwość przestawiania w rastrze co 1,25 mm, co pozwala na idealne dopasowanie wysokości aparatury do maskownic rozdzielnicy.
• Gotowość do podłączenia: Adapter posiada trzy fabrycznie przygotowane i odpowiednio dobrane przewody o przekroju AWG12 (odpowiadające około 4 mm²), co znacząco skraca czas prefabrykacji i eliminuje ryzyko błędów połączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice. Adapter spełnia wymagania dotyczące osprzętu do systemów szyn zbiorczych, co gwarantuje wysoką wytrzymałość zwarciową oraz trwałość termiczną. Zastosowane materiały izolacyjne są odporne na wysokie temperatury i posiadają właściwości samogasnące, co jest kluczowe dla zachowania ciągłości zasilania w wymagających warunkach przemysłowych.

Zastosowanie

Adapter BBA0-25/2TS PKZ znajduje szerokie zastosowanie w budowie nowoczesnych zestawów rozruchowych i sterowniczych. Jest niezastąpiony w sytuacjach, gdzie wymagany jest szybki montaż wyłączników silnikowych PKZ bezpośrednio na systemie szyn miedzianych. Dzięki uniwersalnej konstrukcji, adapter może być wykorzystywany w:

• Przemysłowych układach sterowania silnikami (MCC).
• Rozdzielnicach głównych i obiektowych w budownictwie komercyjnym.
• Prefabrykowanych zestawach zasilających dla maszyn i urządzeń produkcyjnych.
• Modernizacjach istniejących systemów szynowych w celu zwiększenia gęstości upakowania aparatury.

Wskazówki Montażowe

Montaż adaptera na systemie szyn 60 mm jest intuicyjny, jednak wymaga zachowania standardów technicznych. Przed przystąpieniem do prac należy upewnić się, że system szyn jest odłączony od napięcia. Adapter należy zatrzasnąć na szynach zbiorczych, dbając o prawidłowe przyleganie styków prądowych. Przewody przyłączeniowe AWG12 należy wprowadzić do zacisków aparatu łączeniowego (np. wyłącznika PKZ) i dokręcić z momentem zalecanym przez producenta aparatu. Dzięki regulacji szyn nośnych w skoku 1,25 mm, instalator może precyzyjnie wyrównać fronty urządzeń względem siebie.

FAQ

• Czy adapter pasuje do szyn o grubości 5 mm i 10 mm? Tak, konstrukcja adapterów serii BBA jest zazwyczaj kompatybilna ze standardowymi grubościami szyn miedzianych stosowanych w systemach 60 mm.
• Jaki jest przekrój przewodów wyjściowych? Adapter wyposażony jest w przewody AWG12, co odpowiada przekrojowi około 4 mm², zapewniając bezpieczny przesył prądu do 25A.
• Czy szyny DIN na adapterze można zdemontować? Szyny są przestawne, co pozwala na ich rekonfigurację w celu dopasowania do specyficznych wymiarów montowanego osprzętu.
