Adapter na szyny zbiorcze szer. 45mm 16A, BBA0C-16 PKZ | 101455 Eaton

Alternatywny kod produktu: BBA0C-16

Opis i Kluczowe Cechy

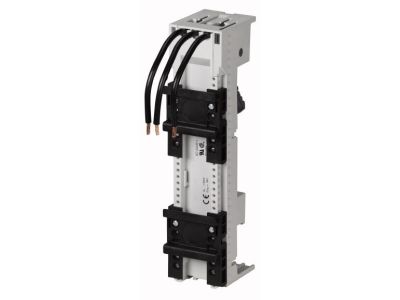

Adapter na szyny zbiorcze BBA0C-16 PKZ (symbol 101455) o szerokości 45 mm umożliwia bezpieczne i instalacyjnie wygodne podłączenie aparatów łączeniowych do systemu szyn zbiorczych. Prąd znamionowy 16 A gwarantuje niezawodną pracę w obwodach o umiarkowanym obciążeniu bez ryzyka przegrzania połączeń.

• Prąd znamionowy 16 A: zapewnia bezpieczne i stabilne zasilanie aparatów łączeniowych w typowych instalacjach przemysłowych i budynkowych.
• System szyny zbiorczej do 60 mm: adapter współpracuje z szynami o rozstawie do 60 mm, co zwiększa elastyczność montażu w różnych konfiguracjach rozdzielnic.
• Dwie szyny nośne i trzy przewody AWG14 (2,5 mm²): gotowy zestaw przewodów z zaciskami sprężynowymi umożliwia szybkie i pewne połączenie bez użycia narzędzi – oszczędza czas instalacji.
• Zaciski sprężynowe: zapewniają trwały i odporny na wibracje kontakt elektryczny, redukując ryzyko poluzowania się połączeń podczas eksploatacji.
• Kompaktowa szerokość 45 mm: oszczędza miejsce na szynie DIN, ułatwiając uporządkowanie aparatury w rozdzielnicy.

Zgodność z Normami

Adapter BBA0C-16 PKZ został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Adapter przeznaczony jest do podłączania aparatów łączeniowych (np. styczników, wyłączników, przycisków) do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w następujących scenariuszach:

• Zasilanie aparatów łączeniowych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Rozbudowa istniejących systemów szyn zbiorczych o nowe urządzenia – szybkie i bezprzewodowe przyłącze.
• Tworzenie elastycznych punktów odbioru zasilania w instalacjach tymczasowych lub modułowych.
• Zastosowanie w automatyce budynkowej do dystrybucji zasilania dla styczników i przekaźników.

Wskazówki Montażowe

Montaż adaptera oraz podłączanie przewodów do aparatu łączeniowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Adapter przeznaczony jest do mocowania na szynie TH35 (DIN) – wciśnij go na szynę aż do zaskoczenia. Przekrój przewodów należy dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków – stosuj się do dokumentacji producenta. Używaj wyłącznie przewodów o przekroju 2,5 mm² (AWG14) jak w zestawie.

FAQ

• Czy adapter posiada podświetlenie LED? Nie, adapter BBA0C-16 PKZ nie zawiera żadnych elementów sygnalizacyjnych ani podświetlenia – jest to element łączący bez funkcji wizualnej.
• Jaki jest stopień ochrony IP tego adaptera? W dostarczonych danych nie podano stopnia ochrony IP. W typowych zastosowaniach wewnątrz rozdzielnicy przyjmuje się ochronę IP20 (brak ochrony przed wilgocią). W razie potrzeby dodatkowej ochrony należy umieścić adapter w obudowie o odpowiedniej klasie.
• Do jakiego aparatu łączeniowego mogę podłączyć adapter? Adapter wyposażony jest w trzy przewody z zaciskami sprężynowymi o przekroju 2,5 mm², co umożliwia podłączenie do dowolnego aparatu łączeniowego wyposażonego w zaciski sprężynowe lub śrubowe przystosowane do tego przekroju. Prąd znamionowy 16 A określa maksymalne obciążenie – należy dobrać aparat o odpowiedniej obciążalności.
