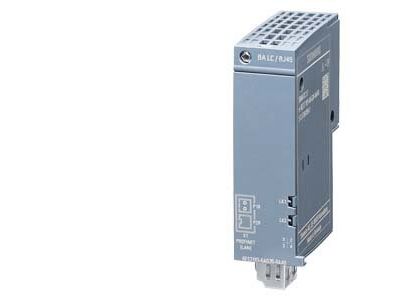

Adapter magistrali SIMATIC Busadapter BA LC/RJ45 | 6ES7193-6AG20-0AA0 Siemens

Alternatywny kod produktu: 6ES71936AG200AA0

Opis i Kluczowe Cechy

Adapter magistrali SIMATIC Busadapter BA LC/RJ45 (numer katalogowy: 6ES7193-6AG20-0AA0) to konwerter mediów światłowód/miedź przeznaczony do rozproszonego systemu I/O SIMATIC ET 200SP. Dzięki złączom 1x LC FO i 1x RJ45 zapewnia swobodny wybór technologii przyłączeniowej PROFINET, co pozwala optymalnie dostosować transmisję danych do warunków instalacyjnych. Niewielkie wymiary modułu ułatwiają zabudowę w kompaktowych szafach sterowniczych blisko maszyny, a obsługa wymiany w stanie roboczym (hot swapping) zwiększa dostępność i produktywność linii produkcyjnych.

• Złącza 1x LC FO i 1x RJ45: Umożliwiają płynną konwersję między światłowodową a miedzianą transmisją PROFINET – idealne przy konieczności wykorzystania zalet łącza światłowodowego na długich dystansach.
• Hot swapping: Wymiana modułu i listwy zaciskowej podczas pracy systemu bez przerywania procesu – minimalizuje przestoje i podnosi efektywność produkcyjną.
• Skalowalność do 64 modułów I/O: System ET 200SP można rozbudowywać o różne typy modułów (standardowe ST, High Feature HF, podstawowe BA) – oszczędność kosztów dzięki dopasowaniu funkcji do potrzeb aplikacji.
• Montaż beznarzędziowy (Push-in technology): Podłączanie przewodów bez użycia narzędzi przyspiesza instalację i redukuje czas uruchomienia.
• Obsługa kanałowych funkcji diagnostycznych: Precyzyjna lokalizacja błędów skraca czas serwisu i zwiększa niezawodność maszyny.

Zgodność z Normami

Adapter magistrali SIMATIC BA LC/RJ45 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Produkt spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w środowisku przemysłowym. Do montażu i eksploatacji stosować się do wytycznych zawartych w dokumentacji technicznej producenta.

Zastosowanie

Adapter przeznaczony jest do systemów automatyki przemysłowej opartych na platformie SIMATIC ET 200SP. Szczególnie sprawdza się tam, gdzie wymagana jest elastyczna konfiguracja sieci PROFINET oraz niezawodna wymiana danych między sterownikiem a modułami rozproszonymi.

• Budowa elastycznych topologii sieci PROFINET w rozproszonych systemach I/O.
• Łączenie segmentów światłowodowych i miedzianych w celu zwiększenia zasięgu transmisji lub odporności na zakłócenia elektromagnetyczne.
• Integracja z kompaktowymi szafami sterowniczymi w miejscach o ograniczonej przestrzeni montażowej.
• Realizacja aplikacji wymagających wymiany modułów podczas pracy (hot swapping), np. w liniach produkcyjnych pracujących w trybie ciągłym.

Wskazówki Montażowe

Montaż adaptera oraz całego systemu ET 200SP powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Adapter montuje się na szynie DIN TH35. Do podłączenia przewodów stosować odpowiednie narzędzia zaciskowe, a moment dokręcania oraz przekrój przewodów dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy adapter obsługuje wymianę w stanie roboczym (hot swapping)? Tak, system SIMATIC ET 200SP umożliwia wymianę modułów i listew zaciskowych bez odłączania napięcia, co pozwala na utrzymanie ciągłości produkcji.

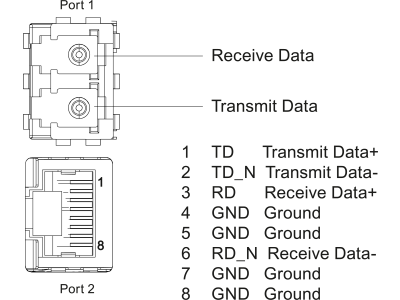

• Jakie typy złączy są dostępne na adapterze? Adapter posiada jedno złącze światłowodowe LC (FOC) oraz jedno złącze RJ45 dla transmisji miedzianej, co pozwala na pracę jako konwerter mediów.
• Czy adapter jest kompatybilny ze wszystkimi wersjami ET 200SP? Tak, adapter magistrali BA LC/RJ45 jest przeznaczony do systemu ET 200SP i może być stosowany zarówno z CPU, jak i jako element łączący moduły I/O z centralnym sterownikiem.
