Adapter magistrali BA 2xFC, dwa złącza FastConnect dla PROFINET, SIMATIC ET 200SP | 6ES7193-6AF00-0AA0 Siemens

Alternatywny kod produktu: 6ES71936AF000AA0

Opis i Kluczowe Cechy

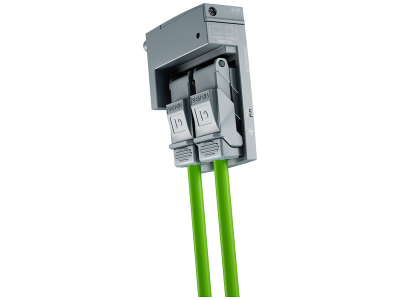

Adapter magistrali BA 2xFC (numer katalogowy 6ES7193-6AF00-0AA0) firmy Siemens to dedykowany komponent systemu SIMATIC ET 200SP, przeznaczony do podłączenia modułu interfejsu PROFINET do sieci przemysłowej. Urządzenie wyposażono w dwa złącza FastConnect (FC), co umożliwia szybkie i narzędziowe zakończenie kabli PROFINET bez konieczności stosowania specjalnych wtyków. Konstrukcja adaptera zapewnia niezawodną transmisję danych w standardzie PROFINET oraz ułatwia prowadzenie okablowania w szafie sterowniczej.

• Dwa złącza FastConnect (FC): umożliwiają szybkie i powtarzalne podłączenie dwóch kabli PROFINET – idealne do realizacji topologii liniowej, pierścieniowej lub redundancji sieci, bez strat czasu na zaciskanie wtyków.
• Kompatybilność z modułem interfejsu PROFINET ET 200SP: dedykowane rozwiązanie dla systemu rozproszonych wejść/wyjść SIMATIC ET 200SP – gwarantuje pełną integralność mechaniczną i elektryczną.
• Zgodność z PROFINET: adapter pracuje w sieciach PROFINET IO, zapewniając szybką i deterministyczną wymianę danych w aplikacjach automatyki przemysłowej.
• Kompaktowa konstrukcja modułowa: adapter montuje się bezpośrednio na module interfejsu ET 200SP, nie zajmując dodatkowej przestrzeni w szafie – ułatwia projektowanie rozdzielnic o ograniczonej głębokości.
• Bezobsługowa technologia FastConnect: złącza typu „push-in” umożliwiają szybki montaż bez użycia narzędzi – skraca czas instalacji i minimalizuje ryzyko błędów połączeń.

Zgodność z Normami

Adapter magistrali BA 2xFC został zaprojektowany zgodnie z wymaganiami standardu PROFINET IO oraz ogólnymi normami dotyczącymi komponentów automatyki przemysłowej. Posiada oznaczenie CE i jest przeznaczony do pracy w systemach SIMATIC. Producent nie deklaruje szczegółowych numerów norm dla tego elementu – wszelkie wytyczne dotyczące montażu i eksploatacji znajdują się w dokumentacji technicznej systemu ET 200SP.

Zastosowanie

Adapter magistrali BA 2xFC znajduje zastosowanie w rozproszonych systemach sterowania i sieciach przemysłowych PROFINET, szczególnie w konfiguracjach wymagających szybkiego okablowania i wysokiej niezawodności transmisji.

• Podłączenie modułu interfejsu PROFINET ET 200SP do sieci przemysłowej w topologii liniowej, gwiazdy lub pierścienia.
• Realizacja redundantnych połączeń sieciowych – dwa złącza FC umożliwiają podwójne okablowanie dla zwiększenia niezawodności (np. Media Redundancy Protocol).
• Szybka instalacja w szafach sterowniczych, gdzie kluczowa jest oszczędność czasu przy okablowaniu wielu modułów ET 200SP.
• Modernizacja istniejących systemów z wykorzystaniem złączy FastConnect w miejsce tradycyjnych wtyków RJ45 – wyższa odporność na wibracje i kurz.

Wskazówki Montażowe

Montaż adaptera BA 2xFC oraz podłączanie kabli PROFINET może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (lub odpowiednimi kwalifikacjami w zakresie automatyki). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego systemu ET 200SP oraz modułu interfejsu. Adapter montuje się bezpośrednio na module interfejsu PROFINET (zgodnie z instrukcją Siemens), nie wymaga dodatkowej szyny DIN – cały system ET 200SP montowany jest na szynie TH35. Kable PROFINET z zaciskami FastConnect należy wcisnąć do złączy adaptera aż do zatrzaśnięcia. Przekroje przewodów i parametry kabli muszą być zgodne ze specyfikacją PROFINET (zalecany kabel typu 2×22 AWG). Moment dokręcania ewentualnych śrub mocujących – według dokumentacji producenta.

FAQ

• Czy adapter BA 2xFC wymaga specjalnego wtyku do podłączenia kabla PROFINET? Nie – adapter wyposażony jest w złącza FastConnect (FC), które umożliwiają bezpośrednie wciśnięcie kabla PROFINET z odpowiednio przygotowaną izolacją. Nie jest potrzebny wtyk RJ45 ani narzędzie do zaciskania.
• Ile kabli można podłączyć do jednego adaptera? Adapter posiada dwa niezależne złącza FastConnect. Można podłączyć dwa kable PROFINET, co umożliwia np. realizację pierścieniowej topologii sieci lub podłączenie do dwóch różnych przełączników.
• Czy adapter jest kompatybilny z innymi modułami niż ET 200SP? Adapter jest dedykowany wyłącznie do modułów interfejsu PROFINET w systemie SIMATIC ET 200SP (np. 6ES7155-6AU01-0BN0). Nie nadaje się do innych serii, takich jak ET 200S czy ET 200pro.
