Adapter M221 2AO Modicon M221 | TMC2AQ2V Schneider Electric

Opis i Kluczowe Cechy

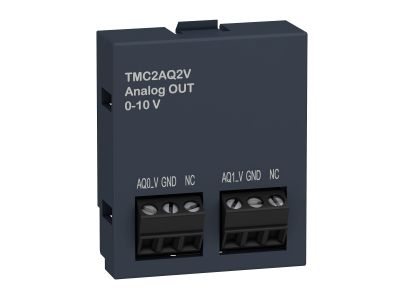

Adapter TMC2AQ2V firmy Schneider Electric (Modicon M221) to moduł rozszerzeń z dwoma wyjściami analogowymi o napięciu 0–10 V i 12-bitowej rozdzielczości. Przeznaczony do programowalnych sterowników logicznych serii Modicon M221C, zapewnia precyzyjną kontrolę sygnałów w systemach automatyki. Kompaktowe wymiary (szer. 35 mm, gł. 15 mm, wys. 41 mm) ułatwiają zabudowę w szafie sterowniczej.

• 2 wyjścia analogowe 0–10 V: Umożliwiają jednoczesne sterowanie dwoma niezależnymi urządzeniami wykonawczymi, np. siłownikami, zaworami proporcjonalnymi czy przetwornikami.
• 12-bitowa rozdzielczość: Gwarantuje precyzyjne odwzorowanie sygnału sterującego z 4096 stopniami skali – kluczowe w aplikacjach wymagających dokładnej regulacji.
• Zacisk śrubowy o rastrze 3,81 mm: Zapewnia pewne i stabilne połączenie przewodów, ułatwiając instalację i serwis.
• Maksymalna długość skrętki ekranowanej 30 m: Pozwala na elastyczne rozmieszczenie urządzeń w terenie bez ryzyka utraty sygnału.
• Kompatybilność z Modicon M221C: Bezproblemowa integracja z rodziną sterowników PLC i oprogramowaniem EcoStruxure Machine Expert Basic, co skraca czas programowania i uruchomienia.

Zgodność z Normami

Adapter TMC2AQ2V został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jego zgodność z wymaganiami dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł rozszerzeń przeznaczony jest do systemów automatyki przemysłowej i budynkowej, gdzie wymagane jest wyjście sygnału analogowego 0–10 V z wysoką rozdzielczością.

• Sterowanie siłownikami i zaworami proporcjonalnymi w instalacjach HVAC.
• Przekazywanie sygnału nastawy do przetworników częstotliwości lub zasilaczy laboratoryjnych.
• Monitorowanie i regulacja procesów produkcyjnych poprzez PLC Modicon M221.
• Współpraca z przekaźnikami lub modułami wykonawczymi wymagającymi liniowego sygnału analogowego.

Wskazówki Montażowe

Montaż adaptera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 zgodnie z dokumentacją techniczną sterownika Modicon M221. Należy stosować ekranowane przewody skręcane (skrętka) o przekroju dobranym do prądu obciążenia, zachowując maksymalną długość 30 m. Zaciski śrubowe dokręcać z momentem zgodnym z instrukcją producenta (nie podano w danych – zalecany standardowy moment 0,5–0,6 Nm). Przed podłączeniem sprawdzić polaryzację i napięcie wyjściowe.

FAQ

• Jaka jest maksymalna długość przewodu między adapterem a urządzeniem sterowanym? Producent podaje 30 m dla skrętki ekranowanej – przekroczenie tej długości może wpłynąć na jakość sygnału.
• Czy wyjścia analogowe są izolowane od logiki sterownika? W danych technicznych brak jest izolacji galwanicznej między wyjściem analogowym a wewnętrzną logiką. Należy uwzględnić to przy projektowaniu systemu, zwłaszcza w środowiskach o dużych zakłóceniach.
• Z jakimi sterownikami Modicon M221 jest kompatybilny adapter TMC2AQ2V? Adapter jest przeznaczony do współpracy ze sterownikami PLC Modicon M221C – należy sprawdzić konkretny model w dokumentacji technicznej.
