Adapter M221 2AI Modicon M221 | TMC2AI2 Schneider Electric

Opis i Kluczowe Cechy

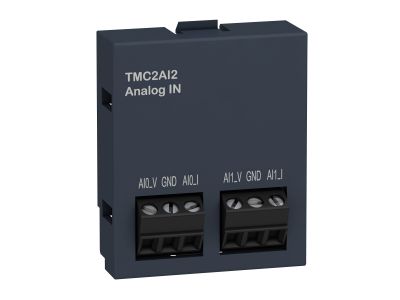

Moduł rozszerzający TMC2AI2 firmy Schneider Electric to dedykowane rozwiązanie dla programowalnych sterowników logicznych serii Modicon M221. Urządzenie oferuje 2 wejścia analogowe o 12-bitowej rozdzielczości, co umożliwia precyzyjny odczyt sygnałów z czujników i przetworników. Dzięki kompaktowym wymiarom (szer. 35 mm) moduł łatwo integruje się w szafie sterowniczej, nie zajmując zbędnej przestrzeni.

• 2 wejścia analogowe 12-bit: wysoka rozdzielczość pomiarowa zapewnia dokładne odwzorowanie sygnałów procesowych (np. 0–10 V, 4–20 mA), co przekłada się na precyzyjne sterowanie.
• Maksymalna długość skrętki ekranowanej 30 m: umożliwia elastyczne rozmieszczenie czujników w odległości do 30 metrów od sterownika bez degradacji sygnału.
• Zacisk śrubowy: pewne i trwałe połączenie przewodów, łatwe w montażu i demontażu podczas serwisu.
• Brak izolacji galwanicznej między wejściem a logiką wewnętrzną: prostsza konstrukcja i niższy koszt przy typowych zastosowaniach w maszynach, gdzie separacja nie jest wymagana.
• Kompatybilność z Modicon M221C: bezproblemowa rozbudowa istniejących systemów sterowania bez konieczności wymiany głównego sterownika.

Zgodność z Normami

Moduł TMC2AI2 został zaprojektowany zgodnie z europejskimi standardami obowiązującymi dla urządzeń automatyki przemysłowej oraz posiada oznaczenie CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i EMC, co potwierdza jego bezpieczeństwo i odporność na zakłócenia w środowisku przemysłowym.

Zastosowanie

Moduł analogowy TMC2AI2 znajduje zastosowanie wszędzie tam, gdzie konieczne jest odczytywanie ciągłych sygnałów pomiarowych w systemach sterowania maszyn i linii produkcyjnych.

• Pomiar temperatury, ciśnienia, poziomu lub przepływu za pomocą czujników z wyjściem analogowym 0–10 V / 4–20 mA.
• Monitorowanie sygnałów z przetworników (np. tensometrycznych, ultradźwiękowych) w procesach produkcyjnych.
• Wprowadzanie nastaw z potencjometrów lub sygnałów zewnętrznych do algorytmów sterowania w sterowniku Modicon M221.
• Rozbudowa istniejących aplikacji bez konieczności zmiany konfiguracji głównego CPU – moduł dodaje się jako rozszerzenie lokalne.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami do prac elektrycznych. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć zasilanie całego sterownika oraz urządzeń peryferyjnych. Moduł montuje się na szynie DIN TH35 zgodnie z instrukcją producenta. Podłączenie przewodów sygnałowych wykonać przy użyciu skrętki ekranowanej o odpowiednim przekroju (zalecany 0,5–1,5 mm²), ekran uziemić jednostronnie. Moment dokręcania zacisków śrubowych należy stosować według danych zawartych w dokumentacji (zwykle 0,5–0,6 Nm). Unikać prowadzenia kabli analogowych równolegle z przewodami zasilającymi.

FAQ

• Jaka jest rozdzielczość wejść analogowych w tym module? Moduł TMC2AI2 oferuje 12-bitową rozdzielczość, co przy zakresie 0–10 V daje rozdzielczość ok. 2,44 mV na bit.
• Czy można podłączyć czujniki w odległości większej niż 30 m? Producent podaje maksymalną długość skrętki ekranowanej wynoszącą 30 m dla zachowania deklarowanej dokładności. Przekroczenie tej długości może prowadzić do degradacji sygnału i błędów pomiarowych.
• Czy moduł współpracuje ze sterownikami Modicon M221 bez oznaczenia "C"? Moduł jest kompatybilny wyłącznie ze sterownikami Modicon M221C. Przed zakupem należy sprawdzić oznaczenie posiadanego sterownika.
