Adapter M221-2 wyjścia analogowe/prądowe | TMC2AQ2C Schneider Electric

Opis i Kluczowe Cechy

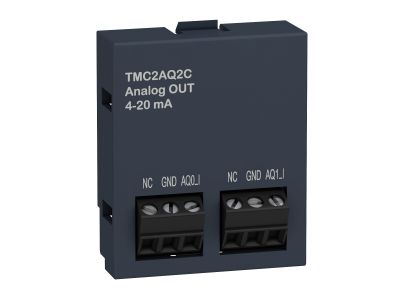

Adapter M221-2 (symbol TMC2AQ2C) to moduł rozszerzeń I/O z rodziny Modicon M221 firmy Schneider Electric, zapewniający dwa analogowe wyjścia prądowe w standardzie 4…20 mA. Rozdzielczość 12-bit gwarantuje precyzyjne odwzorowanie sygnału sterującego, co przekłada się na dokładne sterowanie elementami wykonawczymi w automatyce przemysłowej. Moduł o szerokości 35 mm montowany jest bezpośrednio na szynie DIN, a połączenia elektryczne realizowane są za pomocą nieusuwalnych zacisków śrubowych – rozwiązanie to ułatwia instalację i zapewnia pewny kontakt.

• 2 wyjścia analogowe 4…20 mA: Standardowy sygnał prądowy powszechnie stosowany w przemyśle – umożliwia bezpośrednie sterowanie siłownikami, zaworami proporcjonalnymi czy przetwornicami częstotliwości bez dodatkowych konwerterów.
• Rozdzielczość 12-bit: Precyzyjna regulacja w zakresie 0–100% wartości zadanej, co daje płynną i dokładną kontrolę nad procesami technologicznymi.
• Nieusuwalne zaciski śrubowe (3×1,5 mm², skok 3,81 mm): Pewne połączenie przewodów o przekroju do 1,5 mm², odporne na wibracje – montażysta nie ryzykuje poluzowania zacisku podczas eksploatacji.
• Kompatybilność ze sterownikiem Modicon M221C: Moduł jest natywnie wspierany przez platformę EcoStruxure Machine Expert Basic – integracja jest szybka i nie wymaga dodatkowych adapterów.
• Certyfikaty CE, CSA, IACS E10, RCM, LR, ABS, DNV-GL, EAC, CULus: Produkt dopuszczony do stosowania w szerokim spektrum gałęzi przemysłu, w tym w aplikacjach okrętowych (DNV-GL, LR, ABS).

Zgodność z Normami

Adapter TMC2AQ2C spełnia wymagania norm EN/IEC 61010-2-201 (wymagania dotyczące bezpieczeństwa urządzeń sterujących), EN/IEC 61131-2 (programowalne sterowniki logiczne – wymagania i badania) oraz EN/IEC 60664-1 (koordynacja izolacji w sieciach niskiego napięcia). Posiada certyfikację CE oraz homologacje CSA, IACS E10, RCM, LR, ABS, DNV-GL, EAC i CULus, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki prądowym wyjściom analogowym moduł doskonale sprawdzi się w układach automatyki przemysłowej wymagających precyzyjnego sterowania sygnałem 4…20 mA. Idealny do modernizacji i rozbudowy systemów opartych na sterownikach Modicon M221.

• Sterowanie siłownikami i zaworami proporcjonalnymi w procesach produkcyjnych (np. regulacja przepływu, ciśnienia, temperatury).
• Wysyłanie sygnału zadającego do przetwornic częstotliwości i napędów prądu stałego – płynna regulacja prędkości obrotowej.
• Sygnalizacja wartości analogowych (np. poziomu, temperatury) na wskaźnikach lub rejestratorach z wejściem prądowym.
• Rozszerzenie liczby wyjść analogowych w szafkach sterowniczych maszyn pakujących, linii montażowych i urządzeń HVAC w przemyśle.

Wskazówki Montażowe

Montaż i podłączenie adaptera mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające sterownik i urządzenia peryferyjne. Moduł mocuje się na szynie DIN TH35 (TS35) – zajmuje szerokość 35 mm, odpowiadającą 2 modułom standardowym. Do podłączenia wyjść stosować skrętkę ekranowaną o maksymalnej długości 30 m. Przewody o przekroju 0,5–1,5 mm² należy dokręcić momentem zgodnym z dokumentacją techniczną producenta. Aby zachować odporność na zakłócenia, zaleca się ekranowanie kabla podłączyć do zacisku PE sterownika.

FAQ

• Czy moduł TMC2AQ2C może pracować samodzielnie, bez sterownika? Nie, jest to moduł rozszerzeń I/O przeznaczony wyłącznie do współpracy ze sterownikiem PLC Modicon M221C. Samodzielna praca nie jest możliwa – moduł komunikuje się z CPU przez wewnętrzną magistralę.
• Jaka jest maksymalna dopuszczalna długość kabla między modułem a odbiornikiem? Według specyfikacji producenta maksymalna odległość kabla między urządzeniami wynosi mniej niż 30 m dla wyjść analogowych. Dla dłuższych tras zaleca się zastosowanie wzmacniaczy sygnału lub konwerterów.
• Jakie narzędzie programistyczne jest potrzebne do konfiguracji wyjść analogowych? Moduł jest konfigurowany za pomocą środowiska EcoStruxure Machine Expert Basic (dawniej SoMachine Basic). Oprogramowanie umożliwia przypisanie zakresu 4–20 mA oraz formatu danych (word 12-bit) w projekcie sterownika M221C.
