Adapter M221-1 port szeregowy CONVEYING | TMC2CONV01 Schneider Electric

Opis i Kluczowe Cechy

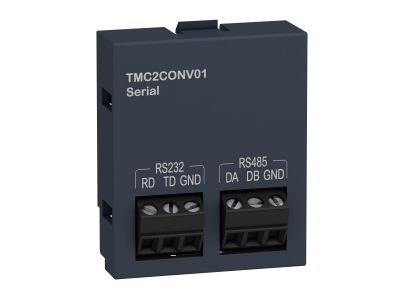

Moduł komunikacji szeregowej TMC2CONV01 firmy Schneider Electric to dedykowane rozszerzenie rodziny sterowników Modicon M221C. Umożliwia dodanie jednej linii szeregowej typu nieizolowanego, pracującej w trybie Modbus master lub slave. Wymiary modułu (szer. 35 mm, gł. 15 mm, wys. 41 mm) pozwalają na oszczędne zagospodarowanie szafy sterowniczej, a nieusuwalny zacisk śrubowy zapewnia trwałe i bezpieczne przyłącze przewodów. Moduł jest w pełni kompatybilny z programowalnym sterownikiem logicznym Modicon M221C, co pozwala w prosty sposób rozbudować system o łącze szeregowe.

• Port szeregowy Modbus master/slave: możliwość nadrzędnego lub podrzędnego sterowania urządzeniami peryferyjnymi, np. falownikami, panelami HMI czy czujnikami, bez konieczności stosowania dodatkowych konwerterów.
• Obsługa protokołów Modbus RTU, Modbus ASCII oraz ASCII: elastyczny wybór formatu komunikacji w zależności od wymagań aplikacji – od szybkich transmisji binarnych po czytelne dane tekstowe.
• Brak izolacji pomiędzy linią a logiką wewnętrzną: uproszczona konstrukcja przy zachowaniu sprawdzonej niezawodności; wymaga uwzględnienia potencjałów w projekcie instalacji.
• Nieusuwalny zacisk śrubowy: pewne i odporne na wibracje połączenie elektryczne – przewody nie odłączą się przypadkowo podczas pracy.
• Szerokość 35 mm: modularny wymiar ułatwiający montaż na szynie DIN w standardowej rozdzielnicy, oszczędza miejsce w szafie.

Zgodność z Normami

Moduł TMC2CONV01 posiada certyfikaty CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC i CULus. Spełnia wymagania norm EN/IEC 61010-2-201 (bezpieczeństwo przyrządów pomiarowych i laboratoryjnych), EN/IEC 61131-2 (wymagania dla sterowników programowalnych) oraz EN/IEC 60664-1 (koordynacja izolacji). Produkt jest zgodny z europejskimi dyrektywami i przeznaczony do stosowania w instalacjach przemysłowych oraz okrętowych.

Zastosowanie

Adapter portu szeregowego TMC2CONV01 został zaprojektowany jako rozszerzenie systemu sterowania opartego na sterowniku Modicon M221C. Sprawdzi się w aplikacjach wymagających dodania interfejsu RS-232/485 (typu nieizolowanego) do istniejącej konfiguracji PLC. Przykłady zastosowań:

• Rozbudowa sterownika M221C o dodatkowy port szeregowy do komunikacji z urządzeniami peryferyjnymi w automatyce maszyn.
• Realizacja protokołu Modbus RTU do połączenia z falownikami, stycznikami inteligentnymi lub modułami I/O rozproszonymi.
• Konfiguracja łącza ASCII do wymiany danych z wagami, czytnikami kodów kreskowych lub terminalami operatorskimi.
• Zastosowanie w systemach monitoringu i zdalnego nadzoru – moduł pozwala na podłączenie sterownika do sieci komunikacyjnej bez konieczności zmian w głównej jednostce PLC.

Wskazówki Montażowe

Montaż modułu TMC2CONV01 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające sterownik oraz wszystkie obwody, które mogą znajdować się pod napięciem. Moduł przeznaczony jest do montażu na szynie DIN TH35. Zaciski śrubowe należy dokręcać momentem podanym w instrukcji – zbyt słabe dokręcenie grozi przegrzaniem, zbyt mocne może uszkodzić zacisk. Przekrój przewodów dobierz do prądu obciążenia i wymogów normy PN-EN 60947. Po podłączeniu upewnij się, że nie ma zwarć ani rozwarć przed włączeniem napięcia.

FAQ

• Czy moduł TMC2CONV01 jest izolowany galwanicznie od linii szeregowej? Nie, łącze szeregowe nie jest izolowane od logiki wewnętrznej modułu. Należy to uwzględnić przy projektowaniu instalacji, szczególnie przy połączeniach z urządzeniami o różnych potencjałach.
• Jakie protokoły komunikacyjne obsługuje moduł? Moduł może pracować jako Modbus RTU, Modbus ASCII lub zwykły ASCII (tryb master lub slave). Konfiguracja odbywa się w oprogramowaniu EcoStruxure Machine Expert Basic.
• Czy moduł jest kompatybilny ze sterownikiem Modicon M221 w wersji podstawowej? Tak, TMC2CONV01 jest przeznaczony wyłącznie dla sterownika Modicon M221C – stanowi opcję rozszerzenia portu szeregowego. Nie jest stosowany z innymi modelami sterowników.
