Adapter łączeniowy pomiędzy GV2 i ATV32 | GV2AF5 Schneider Electric

Opis i Kluczowe Cechy

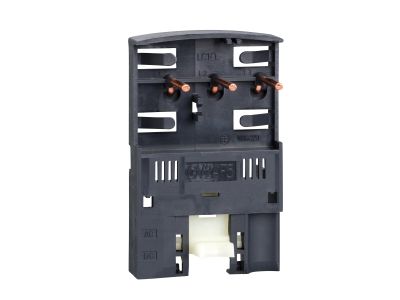

Adapter łączeniowy GV2AF5 marki Schneider Electric umożliwia bezpośrednie podłączenie wyłącznika silnikowego GV2 do falownika ATV32. Usprawnia proces instalacji w szafie sterowniczej, zapewniając niezawodne połączenie mechaniczne i elektryczne bez konieczności dodatkowego okablowania.

• Kompatybilność: przeznaczony do współpracy z wyłącznikami silnikowymi GV2 oraz falownikami ATV32, co gwarantuje idealne dopasowanie i oszczędność czasu podczas montażu.
• Konstrukcja: wykonany z wysokiej jakości materiałów, zapewniający trwałość i niezawodność w warunkach przemysłowych.
• Łatwy montaż: prosty system mocowania na szynie DIN, skracający czas instalacji i minimalizujący ryzyko błędów.
• Oszczędność miejsca: zintegrowane połączenie eliminuje potrzebę stosowania dodatkowych przewodów i zacisków, co ułatwia uporządkowanie szafy sterowniczej.

Zgodność z Normami

Adapter GV2AF5 spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Produkt przeznaczony jest do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi normami europejskimi oraz standardem DIN. Montaż i użytkowanie powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Adapter GV2AF5 został zaprojektowany do szybkiego łączenia wyłącznika silnikowego z falownikiem w układach napędowych. Znajduje zastosowanie w następujących scenariuszach:

• Montaż w szafach sterowniczych przy budowie nowych linii produkcyjnych.
• Modernizacja istniejących instalacji napędowych – szybka wymiana lub rozbudowa układu.
• Instalacja w maszynach wymagających kompaktowego połączenia między zabezpieczeniem silnika a falownikiem.
• Zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie liczy się niezawodność i łatwość serwisowania.

Wskazówki Montażowe

Przed przystąpieniem do montażu należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Instalacja powinna być wykonana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Adapter montuje się na szynie DIN TH35 zgodnie z instrukcją producenta. Moment dokręcania śrub oraz przekrój przewodów przyłączeniowych należy dobrać na podstawie dokumentacji technicznej. Po zamontowaniu sprawdzić poprawność połączeń oraz brak luzów mechanicznych.

FAQ

• Do czego służy adapter GV2AF5? Adapter umożliwia bezpośrednie połączenie wyłącznika silnikowego GV2 z falownikiem ATV32, eliminując konieczność ręcznego okablowania i skracając czas instalacji.
• Czy adapter wymaga dodatkowych przewodów? Adapter zapewnia zintegrowane połączenie mechaniczne i elektryczne, co minimalizuje potrzebę stosowania dodatkowych przewodów. Szczegółowe informacje znajdują się w dokumentacji montażowej.
• Jaki jest stopień ochrony adaptera? Adapter przeznaczony jest do montażu wewnątrz szafy sterowniczej, gdzie standardowo panuje stopień ochrony IP20 (zgodnie z ogólnymi wymaganiami dla aparatury modułowej). Nie jest przewidziany do pracy w środowisku wilgotnym lub zapylonym.
