Adapter kompaktowy do modułu bezpiecznikowego 3RM1 | 8US1616-0AK02 Siemens

Alternatywny kod produktu: 8US16160AK02

Opis i Kluczowe Cechy

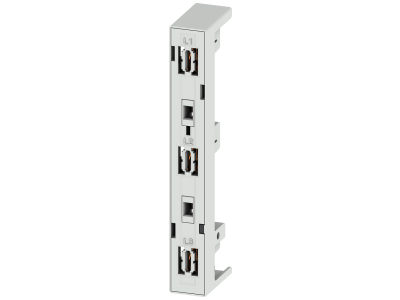

Adapter kompaktowy Siemens 8US1616-0AK02 został zaprojektowany do modułów bezpiecznikowych serii 3RM1, umożliwiając ich bezpośrednie podłączenie do systemu szyn zbiorczych 8US. Kompaktowa konstrukcja adaptera pozwala zaoszczędzić cenną przestrzeń w rozdzielnicy, a jednoczesne mocowanie mechaniczne i elektryczne skraca czas instalacji.

• Dedykowany do modułów 3RM1: gwarantuje pewne i powtarzalne połączenie, eliminując konieczność stosowania dodatkowych przewodów łączących.
• Mocowanie mechaniczne i ostykowanie w jednej operacji: redukuje czas montażu oraz minimalizuje ryzyko błędów instalacyjnych.
• Osłony zabezpieczające przed przypadkowym dotknięciem: zapewniają wysoki poziom bezpieczeństwa podczas eksploatacji rozdzielnicy.
• Kompaktowa budowa: umożliwia gęste rozmieszczenie aparatury i optymalne wykorzystanie miejsca w szafie sterowniczej.
• Kompatybilność z systemem szyn zbiorczych 8US (prądy do 1600 A): pozwala na łatwe dostosowanie do wymagań instalacji o znacznym obciążeniu.

Zgodność z Normami

Adapter kompaktowy 8US1616-0AK02 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Dzięki globalnym dopuszczeniom może być stosowany w budowie maszyn i urządzeń na całym świecie, co potwierdza jego uniwersalność i niezawodność.

Zastosowanie

Adapter przeznaczony jest do instalowania w nowoczesnych rozdzielnicach i szafach sterowniczych, gdzie niezbędne jest bezpieczne i uporządkowane prowadzenie obwodów bezpiecznikowych.

• Podłączanie modułów bezpiecznikowych 3RM1 do systemu szyn zbiorczych 8US w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie prefabrykowanych gałęzi odbiorników – oszczędność czasu montażu i redukcja kosztów okablowania.
• Modernizacja istniejących instalacji – łatwa wymiana pojedynczych modułów bez ingerencji w cały system szyn.
• Zastosowanie w automatyce budynkowej i przemyśle, gdzie wymagana jest modułowa i elastyczna architektura rozdziału energii.

Wskazówki Montażowe

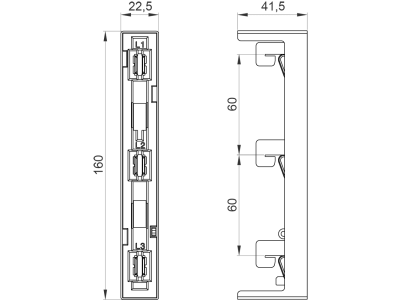

Montaż adaptera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Adapter mocuje się na belkach wzdłużnych o rozstawie 60 mm (zgodnie z dokumentacją techniczną systemu 8US). Moment dokręcania oraz przekrój przewodów dobierz według zaleceń producenta i obowiązujących norm. Po zamontowaniu adaptera i modułu sprawdź poprawność osadzenia oraz bezpieczeństwo osłon.

FAQ

• Czy adapter pasuje do wszystkich modułów bezpiecznikowych Siemens? Adapter 8US1616-0AK02 jest dedykowany wyłącznie do modułów bezpiecznikowych serii 3RM1. W przypadku innych serii sprawdź kompatybilność w kartach katalogowych producenta.
• Jaki jest stopień ochrony adaptera? Adapter przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie standardowo zapewnia się ochronę IP20. Dokładne dane dotyczące stopnia ochrony w konkretnej konfiguracji należy zaczerpnąć z specyfikacji systemu szyn zbiorczych 8US.
• Czy adapter wymaga dodatkowego okablowania? Nie. Adapter zapewnia bezpośrednie połączenie mechaniczne i elektryczne między modułem bezpiecznikowym a szynami zbiorczymi, co eliminuje konieczność stosowania przewodów łączących.
