Adapter do wyłączników NZM3 630A UL508, NZM3-XAD630 | 107206 Eaton

Opis i Kluczowe Cechy

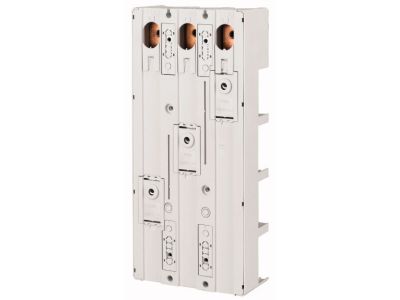

Adapter szyny zbiorczej EATON NZM3-XAD630 to zaawansowane rozwiązanie inżynieryjne dedykowane do integracji wyłączników mocy serii NZM3 oraz rozłączników obciążenia N3 i PN3 z systemami szyn zbiorczych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 630A, co pozwala na bezpieczną obsługę wysokich obciążeń w przemysłowych rozdzielnicach niskiego napięcia. Znamionowe napięcie pracy Ue na poziomie 690V AC gwarantuje stabilność w wymagających sieciach energetycznych.

• Wszechstronność montażu: Adapter jest kompatybilny z płaskimi szynami miedzianymi (Cu) o wymiarach od 12x5 mm do 30x10 mm, a także z profilami typu podwójne i potrójne T.
• Innowacyjna konstrukcja: Szerokość adaptera wynosząca 140 mm zapewnia optymalne dopasowanie do aparatury NZM3, a możliwość przekręcenia adaptera pozwala na wybór przyłącza górnego lub dolnego, co znacząco ułatwia projektowanie układów szynowych.
• Wysoka odporność termiczna: Materiał obudowy wytrzymuje temperatury do 120°C, co jest kluczowe w miejscach o dużym zagęszczeniu aparatury generującej ciepło.
• Bezpieczeństwo materiałowe: Produkt posiada wskaźnik odporności na prądy pełzające CTI 200 oraz właściwości samogasnące zgodnie z rygorystyczną normą UL 94.

Zgodność z Normami

Adapter NZM3-XAD630 został poddany pełnym badaniom zgodności z typem, co potwierdza jego niezawodność w systemach rozdziału energii. Spełnia wymagania normy UL 508, co czyni go produktem dopuszczonym do stosowania w aplikacjach przemysłowych wymagających certyfikacji na rynki międzynarodowe. Zastosowanie materiałów o wysokim wskaźniku CTI oraz klasie palności UL 94 zapewnia najwyższy poziom ochrony przeciwpożarowej i izolacyjnej w trudnych warunkach eksploatacyjnych.

Zastosowanie

Produkt jest przeznaczony do profesjonalnych systemów rozdziału energii w zakładach przemysłowych, centrach danych oraz obiektach komercyjnych. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach opartych na systemie szyn zbiorczych o grubości 5 mm lub 10 mm.
• Montażu wyłączników mocy NZM3, które wymagają stabilnego i pewnego połączenia elektrycznego przy prądach do 630A.
• Modernizacji istniejących systemów zasilania, gdzie wymagana jest elastyczność w konfiguracji przyłączy (góra/dół).

Wskazówki Montażowe

Podczas instalacji adaptera NZM3-XAD630 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Połączenie śrubowe: Należy zapewnić odpowiedni moment dokręcania śrub na szynie zbiorczej, aby zminimalizować rezystancję zestyku i uniknąć przegrzewania się punktów styku.
• Konfiguracja kierunku: Przed montażem należy ustalić kierunek zasilania (góra lub dół) i odpowiednio zorientować adapter poprzez jego przekręcenie.
• Kompatybilność szyn: Adapter jest przystosowany do szyn o grubości 5 mm oraz 10 mm – należy upewnić się, że elementy dystansowe i zaciski są poprawnie osadzone na wybranym profilu Cu.
• Bezpieczeństwo: Prace montażowe powinny być wykonywane wyłącznie przy odłączonym napięciu przez wykwalifikowany personel elektrotechniczny.

FAQ

1. Czy adapter NZM3-XAD630 można stosować z wyłącznikami innych producentów?
Adapter został zaprojektowany i przetestowany pod kątem zgodności z typem dla aparatury EATON serii NZM3, PN3 oraz N3. Stosowanie go z innymi urządzeniami może naruszyć certyfikację zestawu.

2. Jaka jest maksymalna dopuszczalna temperatura pracy otoczenia?
Sam materiał adaptera jest odporny na temperatury do 120°C, jednak należy pamiętać o uwzględnieniu współczynników korekcyjnych dla prądu znamionowego wyłącznika NZM3 w zależności od temperatury wewnątrz rozdzielnicy.

3. Czy adapter obsługuje szyny o profilu T?
Tak, konstrukcja adaptera pozwala na montaż zarówno na szynach płaskich, jak i na profilach typu podwójne T oraz potrójne T, co zwiększa jego uniwersalność w zaawansowanych systemach szynowych.
