Adapter do wyłączników NZM3 630A UL508, NZM3-4-XAD630 | 138389 Eaton

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1016052
EAN
4015081351695
Kod Producenta
138389

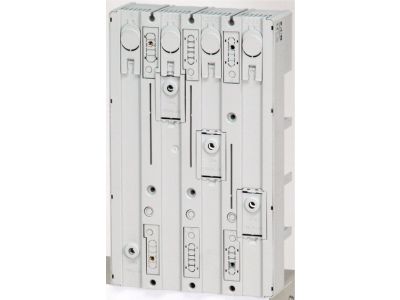

Adapter do wyłączników NZM3 630A UL508, NZM3-4-XAD630

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: NZM3-4-XAD630

Opis i Kluczowe Cechy

Adapter do wyłączników NZM3 (symbol 138389) umożliwia bezpieczne i niezawodne przyłączenie wyłączników mocy NZM oraz wyłączników obciążenia N do szyn zbiorczych. Zaprojektowany do pracy z prądem znamionowym 630 A i napięciem 690 V AC, zapewnia stabilne zasilanie nawet w wymagających obwodach przemysłowych. Szerokość adaptera 185 mm oraz odstęp między środkami szyn zbiorczych 60 mm gwarantują kompatybilność z systemem szyn zbiorczych SASY 60i. Konstrukcja czterobiegunowa (4P) pozwala na obsługę układów trójfazowych z przewodem neutralnym.

  • Prąd znamionowy Ie = 630 A: umożliwia bezpieczne prowadzenie dużych obciążeń bez ryzyka przegrzania styków, odpowiedni do głównych rozdzielnic przemysłowych.
  • Napięcie znamionowe Ue = 690 V AC: zapewnia rezerwę napięciową i kompatybilność z sieciami przemysłowymi 400/690 V.
  • Montaż na szynach płaskich Cu 12–30 × 5–10 mm: uniwersalne mocowanie śrubowe dla szerokiego zakresu wymiarów szyn zbiorczych (grubość 5 mm lub 10 mm).
  • Odporność termiczna do 120 °C oraz samogasnący materiał zgodny z UL 94: wysoka bezpieczeństwo pożarowe i długotrwała niezawodność w podwyższonych temperaturach.
  • Przyłącze kabla dolne: ułatwia prowadzenie przewodów w rozdzielnicy i poprawia ergonomię montażu.

Zgodność z Normami

Adapter został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa i jakości. Materiał obudowy spełnia wymagania samogasnące normy UL 94. Posiada badanie zgodności z typem do wyłączników mocy NZM oraz wyłączników obciążenia N, co gwarantuje bezproblemową współpracę z wymienionymi seriami urządzeń.

Zastosowanie

Adapter przeznaczony jest do montażu w rozdzielnicach głównych i podrozdzielnicach przemysłowych. Umożliwia szybkie i pewne podłączenie wyłączników do systemu szyn zbiorczych.

  • Podłączenie wyłączników mocy serii NZM3, NZM3(-4), PN3, PN3(-4), N(S)3, N3(-4) do szyn zbiorczych.
  • Stosowanie w systemach szyn zbiorczych SASY 60i (odstęp 60 mm) w rozdzielnicach głównych.
  • Zasilanie obwodów o dużym obciążeniu w instalacjach przemysłowych i komercyjnych.
  • Modernizacja istniejących rozdzielnic – adapter pozwala na łatwe przejście z tradycyjnego okablowania na system szyn zbiorczych.

Wskazówki Montażowe

Montaż adaptera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Adapter mocuje się śrubami do szyn zbiorczych Cu o grubości 5 mm lub 10 mm (wymiary szyny: 12–30 mm szerokości). Moment dokręcania śrub należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączanych do adaptera dobrać odpowiednio do prądu znamionowego 630 A (zalecany przekrój w zależności od długości i sposobu ułożenia). Upewnij się, że szyny zbiorcze są czyste i wolne od zanieczyszczeń.

FAQ

  • Czy adapter jest podświetlany? Nie, adapter nie posiada funkcji podświetlenia – jest to element przyłączeniowy (szyna zbiorcza), nie wymaga sygnalizacji świetlnej.
  • Jaki jest stopień ochrony (IP)? Producent nie podaje stopnia ochrony dla samego adaptera. Standardowo adapter montowany jest wewnątrz rozdzielnicy, gdzie o stopień ochrony dba obudowa (np. IP54). W przypadku zastosowania w innych warunkach należy zapewnić odpowiednie zabezpieczenie.
  • Czy adapter może pracować z wyłącznikami innych producentów? Adapter został przebadany i jest zgodny z typem wyłączników mocy NZM oraz wyłączników obciążenia N (serie wymienione w opisie). Stosowanie z innymi urządzeniami może wymagać indywidualnej oceny kompatybilności mechanicznej i elektrycznej.

  • Producent Eaton
  • Wymiary 0.185m x 0.3m x 0.035m
  • Seria producenta LZM , NZM, LN, N, PN
Adapter do montażu na szynach zbiorczych
  • Wyposażenie w szyny nośne Brak
  • Rodzaj połączenia elektrycznego Inne
  • Prąd znamionowy In 630 A
  • Minimalna grubość szyny 5 mm
  • Maksymalna grubość szyny 10 mm
  • Szerokość adaptera 185 mm
  • Szerokość szyny 30 mm
  • Rozstaw osi szyn 60 mm
