Adapter do wyłączników NZM 550A UL508, NZM3-XAD550 | 104556 Eaton

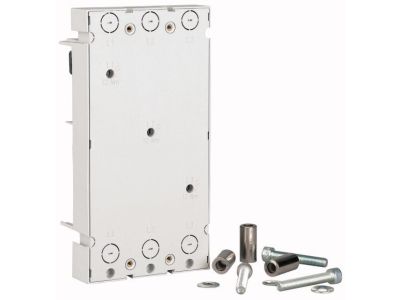

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1014962
EAN
4015081043743
Kod Producenta
104556
Adapter do wyłączników NZM 550A UL508, NZM3-XAD550

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: NZM3-XAD550

Opis i Kluczowe Cechy

Adapter NZM3-XAD550 (nr kat. 104556) to dedykowany element łączący wyłączniki mocy serii NZM z szynami zbiorczymi o obciążalności do 550 A. Zaprojektowany zgodnie z wymogami normy UL508, zapewnia bezpieczne i niezawodne połączenie w instalacjach przemysłowych. Szerokość modułu nie została podana w danych producenta – przed montażem zaleca się weryfikację wymiarów z dokumentacją techniczną wyłącznika.

  • Obciążalność prądowa 550 A: gwarantuje bezpieczne prowadzenie wysokich prądów bez ryzyka przegrzania połączeń, co jest kluczowe w rozdzielnicach głównych i zasilaniu maszyn.
  • Zgodność z normą UL508: potwierdza, że adapter przeszedł rygorystyczne testy wytrzymałości i bezpieczeństwa wymagane na rynku amerykańskim, co ułatwia projektowanie instalacji eksportowych.
  • Dedykowany do wyłączników NZM3: precyzyjne dopasowanie mechaniczne i elektryczne eliminuje ryzyko błędów montażowych oraz zapewnia niską rezystancję przejścia.
  • Konstrukcja szyny zbiorczej: umożliwia szybkie i pewne łączenie wielu wyłączników w systemie rozdzielczym, skracając czas instalacji i zwiększając jej przejrzystość.
  • Solidne wykonanie: materiały użyte w adapterze dobrano pod kątem długotrwałej pracy w podwyższonych temperaturach i przy obciążeniach znamionowych, co przekłada się na niezawodność całej rozdzielnicy.

Zgodność z Normami

Adapter spełnia wymagania normy UL508 – amerykańskiego standardu dotyczącego urządzeń sterujących i zabezpieczeń w instalacjach przemysłowych. Produkt posiada oznaczenie CE i jest zgodny z ogólnymi dyrektywami Unii Europejskiej, jednak konkretne normy europejskie (np. IEC/EN) nie zostały wskazane przez producenta.

Zastosowanie

Adapter NZM3-XAD550 przeznaczony jest do tworzenia rozdzielnic przemysłowych z wyłącznikami mocy NZM3. Znajduje zastosowanie w instalacjach wymagających bezpiecznego rozdziału energii przy prądach do 550 A.

  • Łączenie wyłączników głównych z szynami zbiorczymi w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
  • Rozbudowa istniejących systemów rozdzielczych o dodatkowe obwody odbiorcze przy zachowaniu ciągłości szyny zbiorczej.
  • Instalacje z wymogiem zgodności z normą UL508, np. w maszynach eksportowanych na rynek amerykański lub w zakładach stosujących tę normę wewnętrznie.
  • Zastosowanie w stacjach transformatorowych i węzłach zasilania, gdzie wymagana jest wysoka obciążalność prądowa i niezawodność połączeń.

Wskazówki Montażowe

Montaż adaptera powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i odciążeniu obwodu. Adapter przeznaczony jest do bezpośredniego montażu na wyłączniku NZM3 (szczegóły mocowania w dokumentacji producenta). Przekrój przewodów oraz moment dokręcania śrub należy dobrać zgodnie z instrukcją dostarczoną z wyłącznikiem i adapterem – nie podano w danych fabrycznych konkretnych wartości, dlatego obowiązkowa jest konsultacja z kartą katalogową. Należy zapewnić odpowiednią wentylację w obrębie rozdzielnicy oraz zachować wymagane odstępy izolacyjne, aby uniknąć przegrzania.

FAQ

  • Czy adapter NZM3-XAD550 można stosować z wyłącznikami innych producentów? Adapter został zaprojektowany wyłącznie dla wyłączników serii NZM3. Stosowanie z innymi urządzeniami może skutkować brakiem kompatybilności mechanicznej i elektrycznej, co stanowi zagrożenie bezpieczeństwa.
  • Jakie są wymiary mechaniczne adaptera? Producent nie podał w danych technicznych wymiarów ani szerokości modułu. Przed montażem należy sprawdzić dokumentację techniczną NZM3-XAD550 lub skontaktować się z dystrybutorem.
  • Czy adapter posiada oznaczenie IP? Nie. Adapter jest elementem wewnętrznym rozdzielnicy, nie jest przeznaczony do pracy w środowisku otwartym. Stopień ochrony IP dotyczy całej obudowy rozdzielnicy, nie pojedynczych komponentów szyny zbiorczej.

  • Producent Eaton
  • Wymiary 0.14m x 0.035m x 0.272m
  • Seria producenta LZM , NZM, LN, N, PN
Adapter do montażu na szynach zbiorczych
  • Wyposażenie w szyny nośne Brak
  • Rodzaj połączenia elektrycznego Inne
  • Prąd znamionowy In 550 A
  • Minimalna grubość szyny 5 mm
  • Maksymalna grubość szyny 10 mm
  • Szerokość adaptera 140 mm
  • Szerokość szyny 30 mm
