Adapter do wyłączników NZM 250A UL508, NZM2-XAD250 | 104555 Eaton

Alternatywny kod produktu: NZM2-XAD250

Opis i Kluczowe Cechy

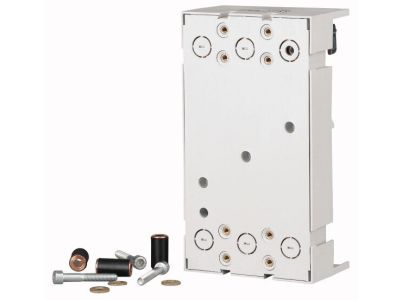

Adapter szyny zbiorczej NZM2-XAD250 (nr kat. 104555) przeznaczony jest do mocowania wyłączników mocy NZM oraz wyłączników obciążenia N na szynach płaskich miedzianych. Oferuje znamionowy prąd pracy Ie=250A i napięcie Ue=690VAC, co umożliwia bezpieczną dystrybucję energii w wymagających instalacjach przemysłowych. Szerokość adaptera wynosi 106 mm, a konstrukcja pozwala na elastyczny montaż – górny lub dolny – poprzez proste obrócenie elementu.

• Prąd znamionowy Ie=250A: Umożliwia prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania, idealny do rozdzielnic głównych.
• Napięcie znamionowe Ue=690VAC: Gwarantuje niezawodną pracę w sieciach trójfazowych oraz w aplikacjach wymagających wysokiej izolacji.
• Montaż górny lub dolny przez obrót adaptera: Zapewnia elastyczność przyłączenia wyłącznika bez konieczności dodatkowych elementów – oszczędność czasu i miejsca w rozdzielnicy.
• Odporność termiczna do 120°C: Materiał zachowuje stabilność wymiarową i właściwości mechaniczne nawet w podwyższonych temperaturach, co zwiększa niezawodność w trudnych warunkach.
• Samogasnący zgodnie z UL 94 oraz CTI 200: Wysoka odporność na zapłon i prądy pełzające podnosi bezpieczeństwo instalacji, spełniając wymagania dla materiałów izolacyjnych w aparaturze łączeniowej.

Zgodność z Normami

Adapter posiada badanie zgodności z typem do wyłączników mocy NZM oraz wyłączników obciążenia N. Jest certyfikowany zgodnie z normą UL 508 (sterowniki przemysłowe). Wykonany z materiału samogasnącego zgodnie z UL 94. Parametry dielektryczne odpowiadają klasie CTI 200.

Zastosowanie

Adapter NZM2-XAD250 dedykowany jest do szybkiego i pewnego łączenia wyłączników z szynami zbiorczymi w rozdzielnicach niskiego napięcia. Sprawdza się w instalacjach wymagających dużej elastyczności montażowej oraz odporności na wysokie temperatury.

• Rozdzielnice główne w obiektach przemysłowych i komercyjnych – umożliwia podłączenie wyłączników NZM2, PN2, N(S)2.
• Systemy dystrybucji energii w halach produkcyjnych i magazynach – montaż na szynach płaskich Cu 12-30×5-10 mm.
• Instalacje z ograniczeniem przestrzeni montażowej – możliwość wyboru przyłącza górnego lub dolnego przez obrót adaptera.
• Aplikacje w podwyższonej temperaturze otoczenia (do 120°C) – np. w pobliżu źródeł ciepła, bez ryzyka degradacji materiału.

Wskazówki Montażowe

Montaż adaptera oraz podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Adapter mocuje się na szynach płaskich Cu o grubości 5 lub 10 mm (profile podwójne i potrójne T) za pomocą połączeń śrubowych. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 250A. Moment dokręcania śrub – zgodnie z dokumentacją producenta wyłącznika. Przed uruchomieniem sprawdzić poprawność montażu i brak poluzowań.

FAQ

• Do jakich wyłączników pasuje adapter NZM2-XAD250? Przeznaczony jest do wyłączników mocy NZM2 oraz wyłączników obciążenia N – serie PN2 i N(S)2.
• Czy adapter można zamontować na szynie zbiorczej o grubości 10 mm? Tak, konstrukcja umożliwia mocowanie na szynach płaskich Cu o grubości 5 mm lub 10 mm.
• Jaka jest maksymalna temperatura otoczenia dla adaptera? Materiał wytrzymuje temperatury do 120°C, co pozwala na pracę w podwyższonych temperaturach bez utraty właściwości.
