Adapter do wyłączników NZM 160A UL508, NZM1-XAD160 | 104554 Eaton

Alternatywny kod produktu: NZM1-XAD160

Opis i Kluczowe Cechy

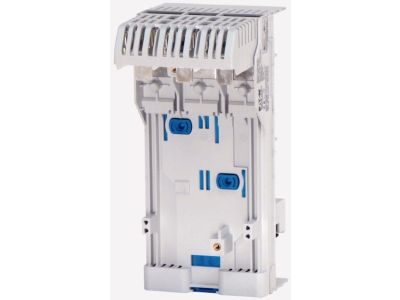

Adapter szyny zbiorczej NZM1-XAD160 (numer katalogowy 104554) to dedykowane akcesorium do wyłączników mocy serii NZM1, PN1 oraz N(S)1 producenta Eaton. Umożliwia podłączenie aparatu do szyn płaskich miedzianych o wymiarach 12–30×5–10 mm oraz profili podwójnych i potrójnych T. Dzięki znamionowemu prądowi pracy I_e = 160 A i napięciu U_e = 690 V AC adapter pozwala na bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania połączeń. Szerokość modułu wynosi 90 mm.

• Prąd znamionowy I_e = 160 A: zapewnia bezpieczną pracę w obwodach zasilających o dużym obciążeniu, minimalizując ryzyko przegrzania styków i połączeń.
• Napięcie znamionowe U_e = 690 V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami aplikacji trójfazowych.
• Uniwersalny montaż na szynach płaskich Cu 12–30×5–10 mm oraz profilach T: daje elastyczność w doborze szyny zbiorczej i ułatwia integrację z istniejącą rozdzielnicą.
• Noga zespolona z zatrzaskiem na szynie o grubości 5 lub 10 mm: gwarantuje pewne, mechaniczne zamocowanie bez luzów, a jednocześnie umożliwia szybki montaż i demontaż.
• Odporność termiczna do 120°C oraz samogasnący materiał zgodny z UL 94: podwyższa bezpieczeństwo pożarowe i zapewnia stabilną pracę w podwyższonych temperaturach otoczenia.

Zgodność z Normami

Adapter NZM1-XAD160 został poddany badaniom zgodności z typem dla wyłączników mocy NZM i wyłączników obciążenia N. Produkt wykonano z materiału samogasnącego spełniającego wymagania normy UL 94 oraz charakteryzującego się wskaźnikiem odporności na prądy pełzające CTI 200. Posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami Unii Europejskiej. Montaż powinien być wykonany zgodnie z dokumentacją producenta.

Zastosowanie

Adapter przeznaczony jest do łączenia wyłączników mocy i obciążenia z szynami zbiorczymi w rozdzielnicach głównych oraz podrozdzielniach przemysłowych. Dzięki możliwości przyłącza górnego lub dolnego (poprzez obrócenie adaptera) sprawdza się w różnych konfiguracjach okablowania.

• Montaż wyłączników NZM1, PN1, N(S)1 na szynach płaskich miedzianych w rozdzielnicach głównych.
• Zasilanie obwodów odbiorczych w maszynach i urządzeniach przemysłowych wymagających prądu do 160 A przy napięciu 690 V AC.
• Budowa systemów rozdziału energii w obiektach komercyjnych i infrastrukturalnych (hale produkcyjne, centra danych).
• Modernizacja istniejących rozdzielnic – adapter umożliwia łatwą wymianę wyłącznika bez przebudowy szyny zbiorczej.

Wskazówki Montażowe

Montaż adaptera oraz podłączanie wyłączników mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz obwód przed przypadkowym załączeniem. Adapter przeznaczony jest do mocowania na szynie DIN TH35 lub bezpośrednio na szynie płaskiej Cu – w przypadku szyny płaskiej należy użyć nogi zespolonej z zatrzaskiem (grubość szyny 5 lub 10 mm). Przyłącze może być górne lub dolne – wybór realizuje się przez obrócenie adaptera o 180°. Moment dokręcania śrub zacisków należy stosować zgodnie z wartościami podanymi w dokumentacji technicznej producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 160 A oraz temperatury otoczenia.

FAQ

• Czy adapter NZM1-XAD160 pasuje do wyłączników serii NZM2 lub NZM3? Nie, adapter został zaprojektowany wyłącznie do wyłączników NZM1, PN1 oraz N(S)1. Do większych wyłączników należy stosować dedykowane adaptery o wyższym prądzie.
• Jaka jest maksymalna temperatura otoczenia podczas pracy? Adapter wytrzymuje temperatury do 120°C, jednak w praktyce zaleca się, aby temperatura w rozdzielnicy nie przekraczała wartości dopuszczalnej dla zastosowanych wyłączników – zwykle do 55°C w standardowych warunkach.
• Czy adapter wymaga dodatkowego zabezpieczenia przeciwpożarowego? Nie, samogasiwo materiału (zgodność z UL 94) oraz wysoka odporność na prądy pełzające CTI 200 zapewniają odpowiedni poziom bezpieczeństwa, pod warunkiem prawidłowego montażu i doboru zabezpieczeń nadprądowych przed wyłącznikiem.
