Adapter do szyn 60mm 3P dla NSX 400-630, Compact NSX | LV432623 Schneider Electric

Opis i Kluczowe Cechy

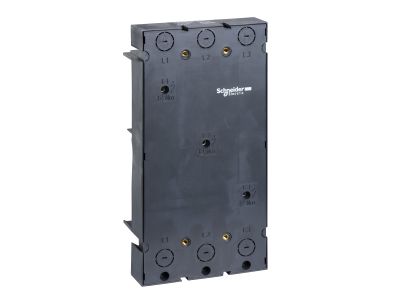

Adapter do szyn zbiorczych o rozstawie 60 mm, przeznaczony do montażu 3-biegunowych wyłączników Compact NSX 400–630 (symbol LV432623). Umożliwia mechaniczne i elektryczne połączenie aparatu z szynoprzewodem bezpośrednio za pomocą zatrzasku, co znacząco skraca czas instalacji i redukuje ilość okablowania w szafie rozdzielczej. System zapewnia przepływ prądu do 630 A przy odpowiednim doborze przekroju szyn zbiorczych.

• Maksymalny prąd 630 A: gwarantuje bezpieczną pracę w obwodach o dużym zapotrzebowaniu energetycznym, bez ryzyka przegrzania styków (przy zastosowaniu szyn o właściwym przekroju).
• Oś między szynami 60 mm: standardowy rozstaw stosowany w rozdzielnicach przemysłowych, ułatwiający integrację z istniejącą infrastrukturą.
• Montaż typu „zatrzask”: szybkie mocowanie na szynie zbiorczej bez użycia narzędzi – skraca czas instalacji i eliminuje ryzyko błędów montażowych.
• Ochrona IP20: zapewniona przez zastosowanie szyn zbiorczych i osłon końcowych – zabezpiecza przed przypadkowym dotknięciem części pod napięciem.
• Oszczędność miejsca w szafie sterowniczej: kompaktowa konstrukcja adaptera umożliwia gęste rozmieszczenie aparatury, co jest szczególnie istotne w ograniczonych przestrzeniach rozdzielnic.

Zgodność z Normami

Adapter został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt spełnia standardy bezpieczeństwa i niezawodności typowe dla rozwiązań Schneider Electricder Electric w zakresie aparatury rozdzielczej. Dokładne numery norm dostępne są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Adapter dedykowany jest do szybkiego i pewnego podłączania wyłączników Compact NSX 400–630 w systemach szyn zbiorczych. Sprawdza się w instalacjach, gdzie priorytetem jest modułowość, łatwość rozbudowy oraz ograniczenie pracochłonności przyłączy.

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych i infrastrukturalnych.
• Systemy dystrybucji energii w budynkach użyteczności publicznej (szpitale, centra danych, hale produkcyjne).
• Modernizacja istniejących rozdzielnic – adapter pozwala na szybką wymianę lub dodanie wyłącznika bez ingerencji w okablowanie szyn.
• Zastosowania wymagające wysokiej niezawodności połączenia mechaniczno-elektrycznego, np. w układach zasilania awaryjnego.

Wskazówki Montażowe

Montaż adaptera i wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Adapter mocuje się bezpośrednio na szynie zbiorczej poprzez zatrzaśnięcie – przed przystąpieniem należy upewnić się, że szyna jest odpowiednio zamocowana i nie przenosi naprężeń. Przekrój i typ szyn zbiorczych należy dobrać do przewidywanego prądu obciążenia (maks. 630 A). Szczegółowe wartości momentów dokręcania oraz wymagane parametry połączeń śrubowych znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy adapter zapewnia ochronę przed przypadkowym dotknięciem? Tak, przy zastosowaniu szyn zbiorczych i osłon końcowych spełnia wymogi stopnia ochrony IP20.
• Jaki maksymalny prąd może płynąć przez adapter? Maksymalnie 630 A, pod warunkiem użycia szyn zbiorczych o odpowiednim przekroju poprzecznym (zgodnie z zaleceniami producenta).
• Czy adapter jest kompatybilny z wyłącznikami NSX 250? Nie, adapter dedykowany jest wyłącznie do serii NSX 400–630 (3-biegunowe). Dla mniejszych aparatów należy stosować odpowiednie akcesoria.
