Adapter do flansz, stalowy FL21 545x130mm do S3D o szerokości 600mm, głębokości 200-250mm Spacial | NSYTLFFL Schneider Electric

Opis i Kluczowe Cechy

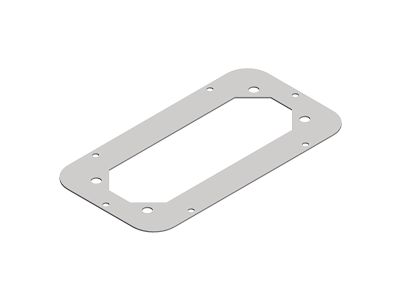

Adapter do flansz FL21 z gamy Spacial (Schneider Electric) to stalowa płyta przepustowa o wymiarach 545 x 130 mm, przeznaczona do montażu w obudowach Spacial S3D o szerokości 600 mm i głębokości 200–250 mm. Kompletny zestaw zawiera płytę stalową, oddzielną uszczelkę z pianki polietylenowej (PE) oraz niezbędne elementy mocujące. Dzięki dedykowanemu wycięciu FL umożliwia szybkie i szczelne przeprowadzenie kabli przez dno obudowy, zachowując integralność mechaniczną i ochronę wnętrza szafy.

• Materiał płyty stalowej: zapewnia wysoką wytrzymałość mechaniczną i trwałość w warunkach przemysłowych, chroniąc kable przed uszkodzeniami.
• Uszczelka z pianki PE: skutecznie zmniejsza przedostawanie się kurzu i wilgoci do wnętrza obudowy, podtrzymując jej deklarowany stopień ochrony.
• Wymiary 545 x 130 mm: precyzyjnie dopasowane do obudów S3D o szerokości 600 mm i głębokości 200–250 mm, co gwarantuje pewny montaż bez potrzeby obróbki.
• Kompletny zestaw (1 płyta + 1 uszczelka + elementy mocujące): wszystkie akcesoria potrzebne do instalacji w jednym opakowaniu, co oszczędza czas i eliminuje konieczność doboru innych części.
• Miejsce montażu – spód obudowy: ułatwia prowadzenie kabli od dołu, zachowując ergonomię rozdzielnicy i ułatwiając późniejszą konserwację.

Zgodność z Normami

Adapter do flansz FL21 został zaprojektowany zgodnie z wymaganiami norm europejskich dotyczących akcesoriów do obudów rozdzielnic niskiego napięcia. Posiada oznaczenie CE, potwierdzające spełnienie obowiązujących dyrektyw UE. Jego konstrukcja jest częścią systemu obudów Spacial, które podlegają rygorystycznym testom zgodności z kategoriami IEC/EN.

Zastosowanie

Adapter przeznaczony jest do organizacji przepustów kablowych w rozdzielnicach i szafach sterowniczych. Sprawdza się wszędzie tam, gdzie wymagane jest szczelne, bezpieczne i powtarzalne prowadzenie przewodów przez dno obudowy.

• Wprowadzenie kabli zasilających i sygnałowych do obudów Spacial S3D w szafach dystrybucyjnych.
• Organizacja przepustów w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Szybkie odciążenie kabli i ochrona przed przeciąganiem w miejscach łączenia z dławicami.
• Wielozadaniowe zastosowania montażowe – zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

Wskazówki Montażowe

Montaż adaptera powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną obudowy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od szafy. Płytę oraz uszczelkę mocuje się do dna obudowy za pomocą dołączonych elementów mocujących (śrub). Przekrój przepustów kablowych należy dobrać zgodnie z obowiązującymi przepisami. Nie stosować nadmiernej siły – moment dokręcania śrub zgodny z zaleceniami producenta obudowy.

FAQ

• Czy adapter pasuje do obudów Spacial S3D o głębokości 300 mm? Adapter jest dedykowany wyłącznie do obudów S3D o głębokości 200–250 mm. Dla innych głębokości należy sprawdzić dostępność dedykowanych płyt przepustowych z serii FL.
• Czy uszczelka z pianki PE jest wymienna? Zestaw zawiera jedną uszczelkę. W przypadku uszkodzenia można ją zastąpić identyczną częścią zamienną dostępną w ofercie akcesoriów Schneider Electric.
• Jaki stopień ochrony IP zapewnia zamontowany adapter? Stopień ochrony całej obudowy zależy od rodzaju zastosowanej szafy Spacial oraz poprawności montażu. Adapter z uszczelką pomaga zachować deklarowany przez producenta obudowy poziom IP.
