Adapter do flansz, stalowy FL13 245x130mm do S3D o szerokości 300mm, głębokości 200mm Spacial | NSYTLCFL Schneider Electric

Opis i Kluczowe Cechy

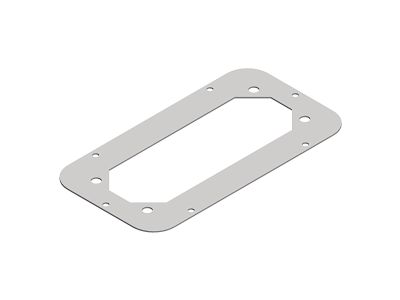

Adapter do przepustów kablowych FL13 (symbol NSYTLCFL) to stalowa płyta montażowa przeznaczona do obudów serii Spacial S3D oraz Spacial SF o szerokości 300 mm i głębokości 200 mm. Komplet zawiera płytę stalową, oddzielną uszczelkę z pianki polietylenowej (PE) oraz elementy mocujące, co umożliwia szybki i szczelny montaż na spodzie obudowy. Wymiary płyty 245 x 130 mm pozwalają na wyprowadzenie wiązek kablowych w uporządkowany sposób, zachowując stopień ochrony obudowy.

• Materiał stalowy: trwała i sztywna konstrukcja zapewniająca stabilne mocowanie przepustów kablowych oraz odporność na obciążenia mechaniczne.
• Uszczelka z pianki PE: skuteczne uszczelnienie przed wnikaniem kurzu i wilgoci przy jednoczesnym zachowaniu elastyczności dopasowującej się do wiązek przewodów.
• Kompatybilność z obudowami Spacial S3D i SF: płyta dedykowana do modeli o nominalnej szerokości 300 mm i głębokości 200 mm – gwarantowane dopasowanie i łatwy montaż na spodzie obudowy.
• Gotowy zestaw montażowy: w opakowaniu znajduje się płyta, uszczelka oraz elementy mocujące – wszystko, czego potrzebujesz do instalacji bez dodatkowych zakupów.
• Uniwersalne zastosowanie: płyta przystosowana do wycięcia typu FL, umożliwia montaż dławików kablowych w standardzie tej serii.

Zgodność z Normami

Adapter FL13 został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada znak CE. Jako część systemu obudów Spacial, zachowuje parametry ochronne i funkcjonalne przewidziane dla akcesoriów tego producenta.

Zastosowanie

Adapter przeznaczony jest do profesjonalnych instalacji w rozdzielnicach przemysłowych i budynkowych, gdzie wymagane jest wyprowadzenie kabli z zachowaniem porządku oraz ochrony wnętrza obudowy.

• Wyprowadzenie przewodów zasilających i sygnałowych z obudów sterowniczych Spacial S3D i SF.
• Tworzenie estetycznych i szczelnych przejść kablowych w rozdzielnicach głównych oraz podrozdzielniach.
• Montaż w spodniej części obudowy, szczególnie w aplikacjach wymagających ochrony przed zaciekami i zabrudzeniami.
• Uniwersalne wycięcie FL umożliwia stosowanie dławików kablowych z tej samej gamy akcesoriów.

Wskazówki Montażowe

Prace montażowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem należy bezwzględnie odłączyć napięcie w obwodzie oraz upewnić się, że obudowa jest odciążona od przewodów. Adapter należy montować na spodzie obudowy zgodnie z instrukcją producenta. Przekrój przewodów oraz dobór dławików kablowych należy dostosować do rzeczywistego obciążenia prądowego i wymaganego stopnia ochrony. Podczas dokręcania elementów mocujących stosuj moment dokręcania zalecany w dokumentacji technicznej. Nie przekraczaj maksymalnej liczby przewodów na uszczelkę – zbyt duża wiązka może pogorszyć skuteczność uszczelnienia.

FAQ

• Czy adapter można stosować w innych obudowach niż Spacial S3D/SF? Adapter jest dedykowany wyłącznie do obudów Spacial o nominalnej szerokości 300 mm i głębokości 200 mm – stosowanie w innych modelach może wymagać indywidualnej weryfikacji wymiarowej.
• Czy uszczelka jest wymienna? W zestawie znajduje się jedna oddzielna uszczelka z pianki PE. W razie uszkodzenia można zamówić ją osobno jako część zamienną w ofercie akcesoriów Spacial.
• Jaki jest stopień ochrony po zamontowaniu adaptera? Przy prawidłowym montażu z użyciem dostarczonej uszczelki i dławików kablowych zachowany jest stopień ochrony deklarowany przez producenta dla danej obudowy (zazwyczaj IP66 dla serii Spacial). Sam adapter nie zmienia parametrów obudowy.
