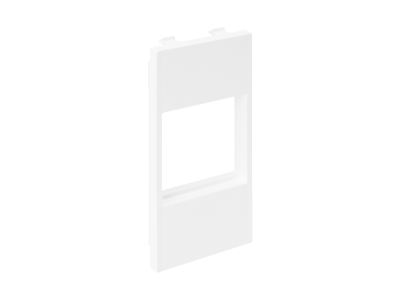

Adapter CIMA na 1 moduł K45 (45x45mm), czysta biel S74/9 Simon Connect | S74/9 Kontakt Simon

Alternatywny kod produktu: TSC-S74-9

Opis i Kluczowe Cechy

Adapter CIMA na 1 moduł K45 (45x45 mm) firmy Simon Connect o symbolu S74/9 to praktyczne rozwiązanie umożliwiające montaż przycisków, przełączników i sygnalizatorów z serii K45 w standardowych rozdzielnicach na szynie DIN. Dzięki szerokości jednego modułu (18 mm) pozwala zachować porządek w szafie sterowniczej i efektywnie wykorzystać miejsce na pozostałą aparaturę. Wykonany z wysokiej jakości tworzywa w kolorze czysta biel, zapewnia estetyczne wykończenie panelu.

• 1 moduł (18 mm): Oszczędza miejsce na szynie DIN, umożliwiając gęste upakowanie aparatury bez konieczności stosowania dodatkowych rozszerzeń.
• Kompatybilność z serią K45 (45x45 mm): Dedykowany do montażu przycisków, przełączników, lamp sygnalizacyjnych i innych elementów sterowniczych o standardowym rozmiarze 45x45 mm.
• Kolor czysta biel: Unifikuje wygląd rozdzielnicy z typową białą obudową aparatury modułowej, zachowując estetykę i czytelność oznaczeń.
• Konstrukcja zatrzaskowa: Prosty montaż na szynie TH35 (DIN) bez użycia narzędzi – element wsuwa się i zatrzaskuje, co przyspiesza instalację.
• Materiał termoplastyczny: Wytrzymały mechanicznie i odporny na odkształcenia w typowych temperaturach pracy rozdzielnicy (od -25°C do +55°C).

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej (certyfikat CE). Jako element pomocniczy nie podlega odrębnej certyfikacji normami wyrobów elektrycznych – jego bezpieczeństwo i funkcjonalność zależą od zamontowanej w nim aparatury, która musi spełniać odpowiednie normy DIN / IEC / EN.

Zastosowanie

Adapter S74/9 znajduje zastosowanie wszędzie tam, gdzie konieczne jest umieszczenie przycisków, przełączników obrotowych, sterowników ręcznych czy lampek sygnalizacyjnych w standardowej rozdzielnicy modułowej. Umożliwia wygodne lokalne sterowanie odbiornikami bez konieczności stosowania oddzielnych puszek natynkowych.

• Montaż przycisków sterowniczych w szafach rozdzielczych instalacji przemysłowych i budynkowych.
• Instalacja przełączników trybu pracy (ręczny / 0 / automatyczny) w szafach automatyki.
• Tworzenie paneli synoptycznych z lampek sygnalizacyjnych LED w systemach alarmowych i BMS.
• Modernizacja istniejących rozdzielnic – dodanie punktu sterowania bez wymiany szyny DIN.

Wskazówki Montażowe

Adapter powinien być montowany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej rozdzielnicy. Adapter zatrzaskuje się na szynie TH35 (DIN 35 mm) – przed założeniem sprawdź, czy zatrzask jest odblokowany. Po wsunięciu adaptera upewnij się, że jest stabilnie zamocowany. W zależności od montowanej w adapterze aparatury należy stosować się do zaleceń producenta co do momentu dokręcania zacisków oraz przekroju przewodów (dobranego do prądu znamionowego obwodu). Po zakończeniu montażu przeprowadź oględziny i próbę funkcjonalną.

FAQ

• Czy adapter jest wyposażony w podświetlenie lub diodę LED? Nie. Adapter S74/9 jest pustą obudową – nie zawiera żadnych elementów elektrycznych. Podświetlenie może pochodzić wyłącznie z zamontowanej w nim lampki sygnalizacyjnej lub podświetlanego przycisku.
• Jaki stopień ochrony (IP) ma adapter? Stopień ochrony adaptera nie jest określony przez producenta – w typowych warunkach montażu wewnątrz rozdzielnicy z IP od IP30 do IP54 należy przyjąć, że ochrona wynika z obudowy rozdzielnicy. Sam adapter nie posiada uszczelnień.
• Czy do adaptera można zamontować przełącznik inny niż seria K45? Adapter został zaprojektowany wyłącznie dla elementów o wymiarach 45x45 mm (seria K45). Montaż innych urządzeń może być niemożliwy lub wymagać mechanicznej modyfikacji.
