Adapter cewki z modułem przeciwprzepięciowym 50 | LAD4BBVG Schneider Electric

Opis i Kluczowe Cechy

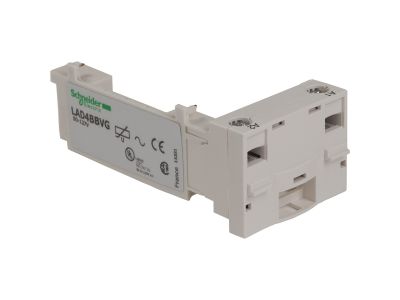

Adapter cewki z modułem przeciwprzepięciowym LAD4BBVG firmy Schneider Electricder Electric (gama TeSys) to akcesorium przyłączeniowe przeznaczone do styczników z cewką na napięcie 50/127 V. Moduł przeciwprzepięciowy chroni cewkę przed przepięciami łączeniowymi, co przekłada się na dłuższą żywotność stycznika i niezawodność instalacji. Kompaktowa konstrukcja umożliwia szybki montaż na stycznikach serii LC1D09…D38.

• Moduł przeciwprzepięciowy 50/127 V: chroni cewkę stycznika przed przepięciami podczas wyłączania, eliminując ryzyko uszkodzenia uzwojenia i zwiększając trwałość urządzenia.
• Kompatybilność ze stycznikami LC1D09…D38: dedykowane dopasowanie gwarantuje pewne połączenie mechaniczne i elektryczne bez potrzeby modyfikacji.
• Łatwy montaż na gotowym styczniku: adapter nakłada się bezpośrednio na cewkę, nie wymaga dodatkowych narzędzi ani przewodów.
• Napięcie cewki 50/127 V: przeznaczony do pracy w obwodach sterowania o napięciu 50 V lub 127 V prądu przemiennego (AC) – typowe wartości w instalacjach przemysłowych i maszynowych.
• Akcesoria przyłączeniowe TeSys: element kompleksowego systemu aparatury modułowej, zapewniający spójność i łatwą rozbudowę rozdzielnic.

Zgodność z Normami

Adapter LAD4BBVG spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jako część systemu TeSys Schneider Electricder Electric jest zaprojektowany zgodnie z obowiązującymi standardami dla akcesoriów stycznikowych, co potwierdza bezawaryjną pracę w warunkach przemysłowych.

Zastosowanie

Adapter cewki z modułem przeciwprzepięciowym znajduje zastosowanie w obwodach sterowania, gdzie wymagana jest dodatkowa ochrona cewki stycznika. Najczęściej stosuje się go w:

• Instalacjach sterowania silnikami – ochrona cewki stycznika głównego w układach załączania i wyłączania napędów.
• Automatyce budynkowej – zabezpieczenie styczników w szafach sterowniczych systemów HVAC, oświetlenia czy zasilania awaryjnego.
• Liniach produkcyjnych i maszynach – redukcja przepięć generowanych przez cewki styczników w układach PLC i przekaźnikowych.
• Modernizacjach istniejących rozdzielnic – łatwe dołączanie modułu przeciwprzepięciowego do styczników TeSys bez wymiany całego osprzętu.

Wskazówki Montażowe

Montaż adaptera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od stycznika i całej instalacji. Adapter nakłada się bezpośrednio na cewkę stycznika serii LC1D09…D38 – nie wymaga dokręcania śrub ani zmiany biegunowości. Przekrój przewodów sterowniczych należy dobrać zgodnie z obciążalnością prądową obwodu. Przed uruchomieniem sprawdzić poprawność osadzenia adaptera.

FAQ

• Jaki jest zakres napięcia modułu przeciwprzepięciowego? Moduł jest przeznaczony do cewek o napięciu 50/127 V AC. Informacja o konkretnym napięciu cewki stycznika – sprawdź oznaczenie na styczniku przed montażem.
• Czy adapter wyposażono w diodę LED sygnalizującą stan? W dostępnych danych nie ma informacji o diodzie LED. Adapter pełni funkcję ochronną i nie posiada elementów sygnalizacyjnych.
• Z jakimi stycznikami współpracuje LAD4BBVG? Adapter jest zgodny ze stycznikami z gamy TeSys o symbolach LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 (tj. od D09 do D38). Dla innych serii sprawdź dokumentację producenta.
