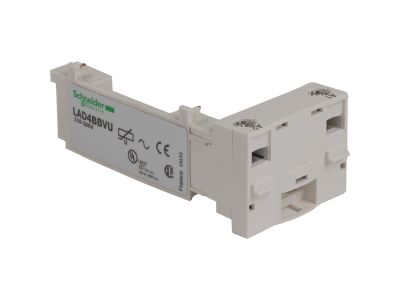

Adapter cewki z modułem przeciwprzepięciowym 110 | LAD4BBVU Schneider Electric

Opis i Kluczowe Cechy

Adapter cewki LAD4BBVU z wbudowanym modułem przeciwprzepięciowym to profesjonalne akcesorium dedykowane stycznikom serii TeSys D. Zaprojektowany do współpracy z modelami LC1D09…D38, pozwala skutecznie chronić cewkę stycznika przed przepięciami łączeniowymi. Napięcie pracy modułu wynosi 110/250 V, co zapewnia elastyczność w typowych instalacjach sterowniczych.

• Napięcie modułu przeciwprzepięciowego 110/250 V: uniwersalne dopasowanie do wielu układów sterowania – redukuje ryzyko uszkodzenia cewki stycznika przy wyłączaniu obwodu.
• Wbudowany układ tłumienia przepięć: wydłuża trwałość stycznika poprzez eliminację przepięć łączeniowych powstających przy wyłączaniu cewki.
• Kompatybilność z LC1D09…D38: łatwa integracja z popularną gamą styczników TeSys D – bez konieczności modyfikacji okablowania.
• Montaż bezpośrednio na cewce stycznika: kompaktowa konstrukcja umożliwia szybki i pewny montaż bez zajmowania dodatkowego miejsca w rozdzielnicy.
• Zintegrowany moduł ochronny: jeden element zamiast oddzielnych dławików lub warystorów – oszczędność czasu i miejsca podczas instalacji.

Zgodność z Normami

Adapter LAD4BBVU został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Przeznaczony do stosowania w układach niskiego napięcia, spełnia wymagania dla akcesoriów stycznikowych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Adapter z modułem przeciwprzepięciowym znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona cewki stycznika przed przepięciami generowanymi podczas wyłączania obwodu sterowniczego. Idealny do systemów sterowania maszynami, linii produkcyjnych oraz instalacji automatyki budynkowej.

• Ochrona cewki stycznika w układach załączania i wyłączania odbiorników (np. silników, oświetlenia).
• Zabezpieczenie obwodów sterowniczych w szafach rozdzielczych i sterowniczych przed przepięciami łączeniowymi.
• Współpraca z przekaźnikami pomocniczymi, PLC oraz przyciskami sterowniczymi wymagającymi gaszenia iskier na cewce.
• Retrofit istniejących instalacji – łatwa modernizacja styczników TeSys D o funkcję ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż adaptera LAD4BBVU powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Adapter montuje się bezpośrednio na cewce stycznika zgodnie z instrukcją producenta. Przekroje przewodów przyłączeniowych należy dobrać do prądu cewki i warunków otoczenia. Po zamontowaniu zaleca się sprawdzenie poprawności działania obwodu sterowniczego.

FAQ

• Czy adapter LAD4BBVU posiada podświetlenie LED? Nie, adapter nie ma funkcji podświetlenia – jest wyłącznie pasywnym modułem przeciwprzepięciowym przeznaczonym do ochrony cewki stycznika.
• Jaki jest stopień ochrony (IP) adaptera? Producent nie podaje oddzielnego stopnia ochrony IP dla samego adaptera. Po zamontowaniu na styczniku w rozdzielnicy aparatura zazwyczaj pracuje w środowisku suchym, chronionym obudową (IP20 – typowe dla wnętrz szaf sterowniczych).
• Czy moduł działa zarówno dla prądu stałego (DC), jak i przemiennego (AC)? Napięcie znamionowe adaptera podane jest jako 110/250 V bez rozróżnienia na AC/DC – producent nie precyzuje rodzaju prądu. W praktyce moduły przeciwprzepięciowe tego typu mogą pracować zarówno przy DC, jak i AC w podanym zakresie napięcia. Zalecamy sprawdzenie w dokumentacji technicznej stycznika oraz warunków aplikacji.
