Adapter urządzeniowy S00, 25A, do systemu szyn zbiorczych 60mm, długość 45x 200mm | 8US1251-5DS11 Siemens

Alternatywny kod produktu: 8US12515DS11

Opis i Kluczowe Cechy

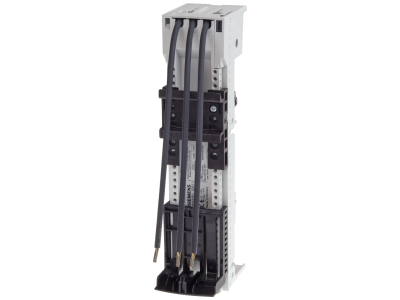

Adapter urządzeniowy Siemens 8US1251-5DS11 typu S00 to element systemu szyn zbiorczych 8US przeznaczony do montażu urządzeń ochronnych, takich jak bezpiecznikowe rozłączniki izolacyjne i wyłączniki. Zaprojektowany dla prądu znamionowego 25 A i rozstawu szyn 60 mm, zapewnia bezpieczne i niezawodne zasilanie w kompaktowej obudowie o wymiarach 45 x 200 mm. Umożliwia szybkie i ekonomiczne wyposażanie nowoczesnych rozdzielnic instalacyjnych.

• Prąd znamionowy 25 A: pozwala na bezpieczne zasilanie urządzeń ochronnych w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• System szyn zbiorczych o rozstawie 60 mm: kompatybilny z typowymi belkami wzdłużnymi w rozdzielnicach, ułatwia integrację z istniejącą infrastrukturą.
• Wymiary 45 x 200 mm (szer. x dł.): kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, umożliwiając gęste upakowanie aparatury.
• Montaż mechaniczny i elektryczny w jednej operacji: redukuje czas instalacji i koszty, a jednocześnie gwarantuje pewne połączenie.
• Zabezpieczone przed dotykiem osłony: zwiększają bezpieczeństwo personelu podczas prac eksploatacyjnych.

Zgodność z Normami

Produkt jest dopuszczony do stosowania w budowie maszyn i urządzeń na całym świecie, co potwierdza zgodność z międzynarodowymi standardami oraz certyfikacja CE. Adapter został zaprojektowany zgodnie z wymogami europejskich norm dotyczących systemów szyn zbiorczych i aparatury modułowej, zapewniając bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Adapter urządzeniowy 8US1251-5DS11 przeznaczony jest do tworzenia bezpiecznych i przejrzystych rozdzielnic instalacyjnych. Sprawdza się tam, gdzie wymagane jest szybkie i elastyczne podłączenie urządzeń ochronnych do systemu szyn zbiorczych.

• Montaż bezpiecznikowych rozłączników izolacyjnych i wyłączników w rozdzielnicach głównych i podrozdzielnicach.
• Zasilanie odbiorników w instalacjach przemysłowych i komercyjnych z wykorzystaniem prefabrykowanych gałęzi odbiorników.
• Budowa modułowych rozdzielnic w automatyce budynkowej – łatwa wymiana poszczególnych urządzeń bez demontażu całego systemu.
• Wyposażenie rozdzielnic w maszynach i urządzeniach, gdzie wymagane jest globalne dopuszczenie (CE, międzynarodowe aprobaty).

Wskazówki Montażowe

Montaż adaptera powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Adapter mocuje się na belkach wzdłużnych systemu szyn zbiorczych o rozstawie 60 mm – ostykowanie elektryczne następuje automatycznie podczas osadzania. Moment dokręcania połączeń oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy adapter 8US1251-5DS11 jest kompatybilny z szyną TH35 (DIN)? Nie – adapter przeznaczony jest wyłącznie do montażu na belkach wzdłużnych systemu szyn zbiorczych o rozstawie 60 mm, nie na szynie TH35.
• Jaki jest stopień ochrony (IP) tego adaptera? Producent nie podaje konkretnego stopnia ochrony dla samego adaptera. W typowych warunkach pracy wewnątrz rozdzielnicy (IP2X lub wyższe) zapewniona jest odpowiednia ochrona przed dotykiem palcem.
• Czy adapter posiada podświetlenie lub elementy sygnalizacyjne? Nie – jest to element pasywny, bez podświetlenia. Sygnalizacja może być dodana na etapie projektowania rozdzielnicy za pomocą oddzielnych aparatów.
