Dźwignia napędowa z tworzywa sztucznego do łączników drogowych 3SE51/52 EN50041 | 3SE5000-0AE05 Siemens

Alternatywny kod produktu: 3SE50000AE05

Opis i Kluczowe Cechy

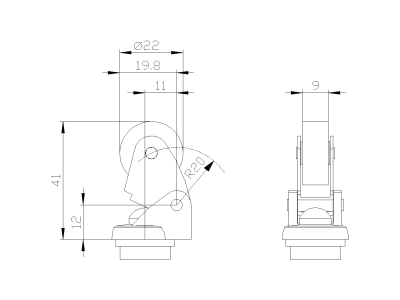

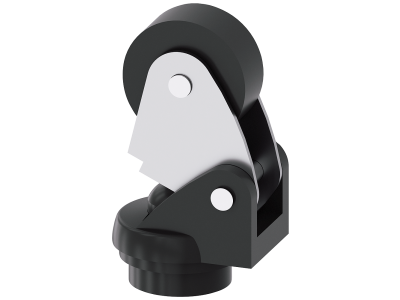

Dźwignia napędowa rolkowa oznaczona symbolem 3SE5000-0AE05 firmy Siemens to akcesorium przeznaczone do łączników drogowych serii 3SE51/52 zgodnych z normą EN 50041. Element wykonawczy w postaci metalowego ramienia z rolką z tworzywa sztucznego o średnicy 22 mm umożliwia precyzyjną rejestrację położenia elementów maszyn. Dzięki modułowej konstrukcji systemu 3SE5 jeden typ dźwigni pasuje do wielu wariantów łączników, co redukuje różnorodność magazynową.

• Przeznaczenie: do łączników drogowych serii 3SE51/52 (EN 50041) – kompatybilność i niezawodne działanie w aplikacjach pozycjonowania i nadzoru.
• Konstrukcja rolkowa: ramię metalowe + rolka z tworzywa sztucznego 22 mm – trwałość mechaniczna przy cichym prowadzeniu i niskim zużyciu.
• Modułowość: pasuje do wielu wariantów łączników 3SE5 – mniejsza liczba typów magazynowych, łatwiejsze zarządzanie częściami.
• Zgodność mocowania: punkty przełączania i mocowanie według EN 50047 i EN 50041 – bezpieczny i przewidywalny montaż.
• Uniwersalność: akcesorium uzupełniające dla rodziny SIRIUS 3SE – sprawdza się w rejestracji położeń oraz nadzorze urządzeń ochronnych.

Zgodność z Normami

Akcesorium zaprojektowano do pracy z łącznikami drogowymi spełniającymi wymagania norm EN 50041 oraz EN 50047. Łączniki serii 3SE5 posiadają dopuszczenia IEC oraz UL, co potwierdza ich globalną akceptację i wysoki poziom bezpieczeństwa. Dźwignia objęta jest deklaracją zgodności CE.

Zastosowanie

Dźwignia napędowa służy jako element wykonawczy w łącznikach drogowych, rejestrując położenie ruchomych części maszyn oraz kontrolując położenie urządzeń ochronnych.

• Rejestracja pozycji w automatyce przemysłowej (np. położenie suwaków, siłowników, ramion manipulatorów).
• Nadzór nad urządzeniami ochronnymi (drzwi, osłony, klapy) w celu wyłączenia lub zablokowania ruchu maszyny.
• Sterowanie sekwencjami ruchu w przenośnikach, liniach produkcyjnych i systemach transportowych.
• Współpraca z łącznikami bezpieczeństwa spełniającymi wymagania SIL/PL (przy odpowiedniej konfiguracji całego systemu).

Wskazówki Montażowe

Montaż dźwigni napędowej na łączniku drogowym może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu. Dźwignię mocuj zgodnie z instrukcją producenta, dokręcając śruby zalecanym momentem. Przekrój przewodów (jeśli dotyczy podłączenia do łącznika) dobierz zgodnie z obciążeniem prądowym. Pamiętaj o zachowaniu odstępów izolacyjnych i szczelin powietrznych wymaganych przez normy.

FAQ

• Czy dźwignia posiada podświetlenie LED? Nie. Dźwignia napędowa 3SE5000-0AE05 jest wyłącznie elementem mechanicznym. Diody LED znajdują się w samych łącznikach drogowych (np. opcjonalne warianty z wtyczką M12).
• Jaki jest stopień ochrony (IP) tej dźwigni? Dźwignia nie ma własnego stopnia ochrony – jest częścią łącznika. Stopień ochrony całego urządzenia określa obudowa zastosowanego łącznika drogowego.
• Czy rolkę można wymienić osobno? Dźwignia dostarczana jest jako kompletny zespół (ramię + rolka). W przypadku uszkodzenia lub zużycia zaleca się wymianę całej dźwigni na nową.
