Dźwignia napędowa do łączników drogowych 3SE51/52 kątowa dźwignia rolkowa, dźwignia metalowa | 3SE5000-0AF11 Siemens

Alternatywny kod produktu: 3SE50000AF11

Opis i Kluczowe Cechy

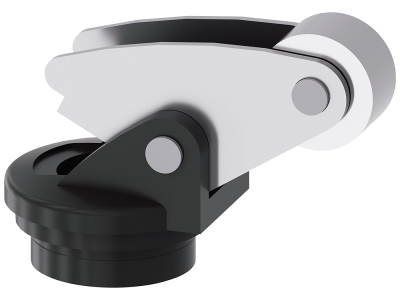

Dźwignia napędowa kątowa z rolką metalową (symbol 3SE5000-0AF11) to akcesorium dedykowane do łączników drogowych Siemens SIRIUS serii 3SE51/52. Wykonana z metalu, umożliwia precyzyjną rejestrację położenia elementów maszyn oraz nadzorowanie ustawień urządzeń ochronnych. Dzięki modułowej konstrukcji łączników 3SE5 pozwala na elastyczną konfigurację systemu przy ograniczonej liczbie magazynowanych typów.

• Kątowa dźwignia rolkowa: Zapewnia niezawodne wyzwalanie łącznika przy ruchach poprzecznych i pod kątem – idealna do nadzorowania przesuwanych osłon, bramek czy elementów podajników.
• Metalowa konstrukcja: Gwarantuje wysoką wytrzymałość mechaniczną i odporność na zużycie w trudnych warunkach przemysłowych, wydłużając żywotność układu.
• Kompatybilność z łącznikami 3SE51/52: Bezproblemowy montaż i wymiana w istniejących aplikacjach – jedno akcesorium pasujące do szerokiej gamy łączników drogowych.
• Przeznaczenie do rejestracji pozycji i nadzoru: Umożliwia wykrywanie położenia elementów maszyn oraz kontrolę ustawień urządzeń ochronnych (np. osłon ruchomych), co podnosi poziom bezpieczeństwa w instalacji.

Zgodność z Normami

Dźwignia napędowa jest przeznaczona do współpracy z łącznikami drogowymi serii 3SE5, które spełniają wymagania norm EN 50047 oraz EN 50041 (punkty przełączania i mocowanie). Produkt posiada oznaczenie CE i jest dopuszczony do stosowania w obwodach bezpieczeństwa zgodnie z normami IEC/EN. Szczegółowe dane dotyczące konkretnych norm dla danego zastosowania należy sprawdzić z dokumentacją kompletnego łącznika.

Zastosowanie

Dźwignia napędowa rolkowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne sygnalizowanie położenia mechanicznych elementów maszyn. Sprawdza się w automatyce przemysłowej, obróbce skrawaniem, transporcie i systemach bezpieczeństwa.

• Nadzorowanie położenia ruchomych osłon i drzwi w maszynach produkcyjnych.
• Rejestracja krańcowego położenia elementów podajników, taśmociągów i manipulatorów.
• Współpraca z łącznikami drogowymi w układach blokad bezpieczeństwa – wysyłanie sygnałów do sterowników PLC lub styczników.
• Zastosowania w obrabiarkach, prasach, robotach i innych urządzeniach wymagających precyzyjnego pozycjonowania.

Wskazówki Montażowe

Montaż dźwigni napędowej na łączniku drogowym serii 3SE5 może być wykonywany wyłącznie przez personel z odpowiednimi kwalifikacjami (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające całą maszynę. Dźwignię należy zamocować zgodnie z dokumentacją techniczną producenta – na wale napędowym łącznika, zwracając uwagę na kierunek działania rolki. Nie wymaga dodatkowej regulacji, ale po montażu zaleca się sprawdzenie poprawnego wyzwalania mechanicznego. Moment dokręcania i przekrój przewodów (jeśli łącznik wyposażony jest w szybkozłącza) – zgodnie z instrukcją danego łącznika.

FAQ

• Czy dźwignia nadaje się do wszystkich łączników serii 3SE5? Dźwignia 3SE5000-0AF11 przeznaczona jest do łączników z napędem kątowym (wersje 3SE51/52) – pasuje do wszystkich modeli tych serii. Nie jest kompatybilna z łącznikami innych serii bez adaptera.
• Jaki jest stopień ochrony dźwigni? Stopień ochrony zależy od zastosowanego łącznika drogowego. Sama dźwignia jest elementem mechanicznym – w zależności od montażu w hermetycznej obudowie łącznika może zapewniać IP67 lub wyższe, ale szczegóły należy sprawdzić w karcie katalogowej konkretnego łącznika.
• Czy dźwignia wymaga dodatkowego podświetlenia LED? Nie, dźwignia jest elementem pasywnym. Ewentualna sygnalizacja stanu (LED) znajduje się w głowicy łącznika – dźwignia jedynie przekazuje ruch mechaniczny.
