Dźwignia napędowa do łączników drogowych 3SE51/52 dźwignia rolkowa, typ E dźwignia ze stali szlach. | 3SE5000-0AE13 Siemens

Alternatywny kod produktu: 3SE50000AE13

Opis i Kluczowe Cechy

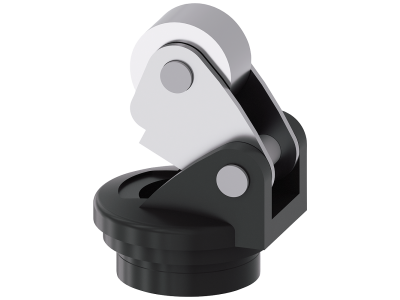

Dźwignia napędowa rolkowa typ E (symbol 3SE5000-0AE13) firmy Siemens to akcesorium do łączników drogowych serii 3SE5. Wykonana ze stali szlachetnej, przeznaczona do rejestracji pozycji i położenia elementów maszyn oraz nadzorowania ustawienia urządzeń ochronnych. Dzięki modułowej konstrukcji łączników 3SE5 umożliwia elastyczne konfigurowanie układów sterowania przy minimalnej liczbie wariantów magazynowych.

• Materiał – stal szlachetna: Zapewnia wysoką odporność na korozję i długą żywotność w trudnych warunkach przemysłowych.
• Typ E – dźwignia rolkowa: Precyzyjne przenoszenie ruchu liniowego na mechanizm przełączający łącznika, umożliwia niezawodne wykrywanie położenia elementów.
• Kompatybilność z serią 3SE5: Przeznaczona do głowic wykonawczych łączników pozycyjnych SIRIUS; łatwy montaż i demontaż bez narzędzi.
• Modułowa konstrukcja całej serii: Pozwala na szybką zmianę wariantów (różne rolki, wtyczki) i redukcję zapasów magazynowych.
• Współpraca z normami EN 50047 i EN 50041: Punkty przełączania i mocowanie zgodne z tymi standardami, co ułatwia integrację z istniejącymi systemami.

Zgodność z Normami

Dźwignia napędowa jest elementem akcesoryjnym do łączników drogowych serii 3SE5, które spełniają wymagania norm EN 50047 oraz EN 50041. Łączniki serii posiadają dopuszczenia międzynarodowe (IEC, UL) i mogą być konfigurowane do najwyższych poziomów bezpieczeństwa (PL e / SIL 3) w zależności od wybranego wariantu.

Zastosowanie

Dźwignia napędowa rolkowa 3SE5000-0AE13 znajduje zastosowanie wszędzie tam, gdzie konieczne jest mechaniczne połączenie ruchomego elementu maszyny z łącznikiem pozycyjnym. Idealnie sprawdza się w automatyce przemysłowej, układach bezpieczeństwa i systemach nadzorowania położenia.

• Rejestracja położenia elementów maszyn w liniach produkcyjnych i montażowych.
• Nadzorowanie ustawień osłon ochronnych, drzwi, klap i pokryw w strefach zagrożenia.
• Współpraca z przekaźnikami bezpieczeństwa i PLC w celu generowania sygnałów granicznych.
• Zastosowanie w układach transportu, przenośników i robotyki – wykrywanie krańcowych pozycji.

Wskazówki Montażowe

Montaż dźwigni napędowej oraz całego łącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od układu sterowania. Dźwignię mocuje się do głowicy wykonawczej zgodnie z dokumentacją producenta – nie wymaga narzędzi specjalnych. W przypadku stosowania z łącznikami wyposażonymi w styki, przekrój przewodów i moment dokręcania zacisków należy dobierać według danych katalogowych łącznika.

FAQ

• Czy dźwignia napędowa jest podświetlana? Nie, dźwignia 3SE5000-0AE13 jest wyłącznie elementem mechanicznym – nie zawiera diod LED ani innych źródeł światła. Podświetlenie może być dostępne w niektórych wariantach głowic łączników (np. z wtykiem M12).
• Jaki stopień ochrony IP ma dźwignia? Producent nie podaje klasy IP dla samej dźwigni. Stopień ochrony całego zespołu (łącznik + dźwignia) zależy od obudowy głowicy i zastosowanych przewodów – należy kierować się danymi katalogowymi konkretnego łącznika.
• Czy dźwignia nadaje się do aplikacji bezpieczeństwa? Dźwignia współpracuje z łącznikami serii 3SE5, które przy odpowiedniej konfiguracji mogą osiągnąć poziom bezpieczeństwa PL e lub SIL 3. Sam element mechaniczny nie wpływa na te parametry, ale jego poprawne działanie jest kluczowe dla niezawodności układu.
