Wyposażenie dodatkowe 3KF wielkość 2: czwarty biegun przełączalny, bezpiecznik wielkość 000/00 | 3KF9205-1AA00 Siemens

Alternatywny kod produktu: 3KF92051AA00

Opis i Kluczowe Cechy

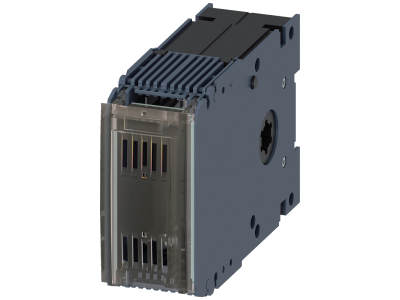

Moduł czwartego bieguna przełączalnego Siemens 3KF9205-1AA00 to dedykowane wyposażenie dodatkowe dla rozłączników izolacyjnych serii 3KF wielkość 2. Przeznaczony do współpracy z bezpiecznikami wielkości 000/00, pozwala na realizację pełnego odłączania wszystkich przewodów czynnych, w tym przewodu neutralnego (N). Jako element rozbudowy zwiększa funkcjonalność rozłącznika bez konieczności zmiany konstrukcji rozdzielnicy. Montowany na szynie TH35 (DIN) w obrębie zestawu głównego.

• Przeznaczenie do rozłączników 3KF wielkość 2: gwarantowana kompatybilność mechaniczna i elektryczna z podstawową serią aparatów – łatwa rozbudowa istniejącej instalacji.
• Przystosowanie do bezpieczników 000/00: umożliwia stosowanie wkładek topikowych o standardowych wymiarach, co ułatwia dobór zabezpieczeń i wymianę w eksploatacji.
• Biegun przełączalny: pozwala na odłączanie i załączanie obwodu neutralnego, zapewniając kompletną separację galwaniczną – zwiększa bezpieczeństwo podczas prac serwisowych.
• Łatwy montaż bez narzędzi specjalnych: zatrzaskowe mocowanie na szynę TH35 (DIN) skraca czas instalacji i nie wymaga demontażu całego rozłącznika.
• Certyfikat CE i zgodność z normami europejskimi: produkt dopuszczony do obrotu na terenie UE, zaprojektowany zgodnie z wymogami bezpieczeństwa obowiązującymi dla aparatury modułowej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaprojektowany do stosowania z rozłącznikami izolacyjnymi Siemens 3KF wielkość 2, które spełniają wymagania norm IEC/EN w zakresie rozłączników izolacyjnych i przełączników sieciowych. Konkretne numery norm można znaleźć w dokumentacji technicznej kompletnego zestawu.

Zastosowanie

Czwarty biegun przełączalny 3KF9205-1AA00 rozszerza funkcjonalność rozłącznika izolacyjnego, umożliwiając bezpieczne odłączanie przewodu neutralnego. Znajduje zastosowanie w instalacjach, gdzie wymagana jest pełna izolacja wszystkich biegunów.

• Jako element odłącznika głównego w rozdzielnicach elektrycznych – do odłączania przewodu N w układach TN-S i TT.
• W systemach dystrybucji energii w budynkach przemysłowych i użyteczności publicznej – zapewnia kompletne odcięcie zasilania podczas konserwacji.
• Do rozbudowy istniejących zestawów rozłączników izolacyjnych 3KF w celu uzyskania większej liczby biegunów (np. 3P+N → 4P).
• W zastosowaniach, gdzie wymagane jest przełączanie neutralnego obwodu prądu przemiennego (np. w generatorach lub zasilaczach awaryjnych).

Wskazówki Montażowe

Montaż czwartego bieguna może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całego rozłącznika. Element montuje się na szynie TH35 (DIN) w dedykowanym miejscu w zestawie 3KF. Należy przestrzegać momentu dokręcania zacisków zgodnie z dokumentacją producenta. Przekrój przewodów przyłączanych do bieguna dobrać do prądu znamionowego użytego bezpiecznika (brak danych w źródle – stosować zgodnie z projektem instalacji). Przed uruchomieniem sprawdzić poprawność połączeń i działanie mechanizmu przełączania.

FAQ

• Czy moduł posiada podświetlenie LED? Nie, jest to pasywny element przełączalny bez obwodów sygnalizacji świetlnej. W przypadku potrzeby sygnalizacji stanu należy zastosować oddzielne moduły sygnalizacyjne.
• Jaki stopień ochrony ma ten czwarty biegun? Stopień ochrony zależy od obudowy rozłącznika, w którym jest zamontowany. Sam moduł jako część aparatu modułowego ma zazwyczaj IP20 (ochrona przed ciałami stałymi >12,5 mm). Dokładną wartość należy sprawdzić w karcie katalogowej kompletnego zestawu.
• Czy można go używać do odłączania przewodu neutralnego (N)? Tak, czwarty biegun przełączalny jest przeznaczony do odłączania i załączania przewodu neutralnego w układach TN-S i TT. Pozwala na pełną izolację wszystkich biegunów podczas prac serwisowych, co zwiększa bezpieczeństwo.
