Wyposażenie dodatkowe do 3KF wielkość 1 czwarty biegun, przełączalny do nn bezp. mocy wielk. 000 | 3KF9105-1AA00 Siemens

Alternatywny kod produktu: 3KF91051AA00

Opis i Kluczowe Cechy

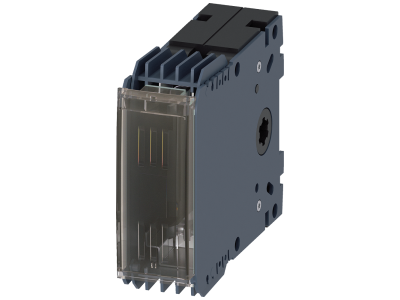

Siemens 3KF9105-1AA00 to czwarty biegun przełączalny, stanowiący wyposażenie dodatkowe do rozłączników bezpiecznikowych mocy 3KF wielkości 1. Umożliwia rozszerzenie standardowej konfiguracji aparatu o dodatkowy biegun przełączalny, co zwiększa elastyczność instalacji bez konieczności wymiany całego urządzenia.

• Przełączalny czwarty biegun: Pozwala na przełączanie dodatkowego obwodu – idealne rozwiązanie w układach wymagających rozdzielenia przewodu neutralnego lub sterowania obwodem pomocniczym.
• Kompatybilność z 3KF wielkość 1: Zaprojektowany specjalnie do rozłączników bezpiecznikowych mocy serii 3KF w wielkości 1, co gwarantuje pewne dopasowanie i niezawodność mechaniczną.
• Łatwa rozbudowa: Montaż dodatkowego bieguna umożliwia szybką modernizację istniejącej rozdzielnicy bez ingerencji w aparat główny.
• Oryginalne wyposażenie Siemens: Pełna zgodność z aparatem podstawowym, gwarantowana przez producenta – bezpieczeństwo i trwałość eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Szczegółowe numery norm nie zostały podane w dokumentacji producenta.

Zastosowanie

Czwarty biegun przełączalny znajduje zastosowanie w rozdzielnicach, gdzie wymagane jest przełączanie dodatkowego obwodu – np. w systemach z przełączaniem przewodu neutralnego, w automatyce budynkowej oraz w instalacjach przemysłowych.

• Rozszerzenie rozłącznika 3P do konfiguracji 3P+N z możliwością przełączania neutralnego.
• Modernizacja rozdzielnic bez wymiany całego aparatu – oszczędność czasu i kosztów.
• Sterowanie obwodami pomocniczymi, sygnalizacją lub odbiornikami wymagającymi oddzielnego biegu.
• Tworzenie elastycznych konfiguracji przełączania w automatyce przemysłowej i budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Akcesorium montuje się na rozłączniku 3KF wielkości 1 zgodnie z instrukcją producenta. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną.

FAQ

• Czy ten czwarty biegun jest przełączalny czy izolacyjny? Jest to biegun przełączalny, co oznacza, że umożliwia przełączanie obwodu między dwoma położeniami (załącz/wyłącz) lub przełączanie między źródłami.
• Jaki jest stopień ochrony tego akcesorium? Producent nie podaje oddzielnego stopnia ochrony. Po zamontowaniu na rozłączniku, stopień ochrony całego zespołu odpowiada parametrom aparatu podstawowego – standardowo IP20 dla aparatury w rozdzielnicy.
• Czy wymagane jest dodatkowe okablowanie? Tak, biegun musi być podłączony zgodnie ze schematem. Należy zastosować przewody o odpowiednim przekroju i zakończeniu, dobrane do obciążenia.
