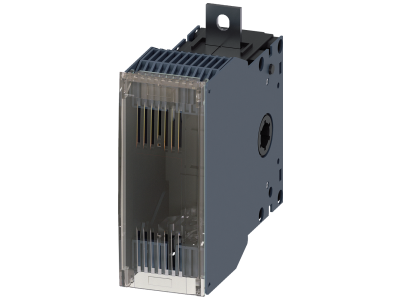

Wyposażenie dodatkowe do 3KF wielkość 4 czwarty biegun, przełączalny do nn bezp. mocy wielk. 1 i 2 | 3KF9405-0AA00 Siemens

Alternatywny kod produktu: 3KF94050AA00

Opis i Kluczowe Cechy

Wyposażenie dodatkowe 3KF9405-0AA00 to czwarty biegun przełączalny przeznaczony do rozłączników bezpiecznikowych serii 3KF wielkość 4. Moduł umożliwia przełączanie przewodu neutralnego w obwodach niskiego napięcia (nn). Dzięki kompatybilności z rozłącznikami wielkości 1 i 2 zapewnia elastyczność przy rozbudowie instalacji i konfiguracji systemu zabezpieczeń.

• Czwarty biegun przełączalny: umożliwia odłączanie przewodu neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych i pozwala na pełną izolację obwodu.
• Kompatybilność z rozłącznikami 3KF wielkości 1 i 2: jeden moduł pasuje do dwóch standardowych rozmiarów obudów, co ułatwia planowanie zapasów i redukuje liczbę wariantów w magazynie.
• Przeznaczenie do obwodów niskiego napięcia (nn): konstrukcja dopasowana do typowych parametrów sieci nn, stosowanych w rozdzielnicach przemysłowych i budynkowych.
• Dedykowany do serii 3KF wielkość 4: idealne uzupełnienie dla rozłączników o dużych wkładkach bezpiecznikowych, zapewniające spójność techniczną i mechaniczną.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektywy niskonapięciowej. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi przepisami.

Zastosowanie

Czwarty biegun przełączalny 3KF9405-0AA00 znajduje zastosowanie w instalacjach wymagających odłączania przewodu neutralnego w obwodach głównych lub pomocniczych. Umożliwia bezpieczne odcięcie napięcia we wszystkich biegunach.

• W rozdzielnicach głównych i podrozdzielnicach, gdzie konieczne jest przełączanie przewodu N dla celów serwisowych.
• W obwodach zasilania maszyn i urządzeń przemysłowych, wymagających pełnej izolacji podczas konserwacji.
• W systemach automatyki budynkowej, gdzie stosowane są rozłączniki bezpiecznikowe 3KF wielkość 4 z opcją czwartego bieguna.
• Jako element rozbudowy istniejących rozdzielnic – moduł można dodać w dowolnym momencie, bez konieczności wymiany całego rozłącznika.

Wskazówki Montażowe

Montaż wyposażenia dodatkowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego rozłącznika. Moduł montuje się bezpośrednio na rozłączniku 3KF – nie wymaga dodatkowej szyny DIN. Należy upewnić się, że styki są prawidłowo zablokowane w pozycji załączonej/wyłączonej. Momenty dokręcania oraz dopuszczalne przekroje przewodów – według dokumentacji technicznej rozłącznika.

FAQ

• Czy czwarty biegun 3KF9405-0AA00 jest przełączalny? Tak, moduł umożliwia przełączanie (załączanie i wyłączanie) przewodu neutralnego, co odróżnia go od zwykłych biegów stałych. Pozwala to na pełne odizolowanie obwodu od strony neutralnej.
• Z jakimi rozłącznikami 3KF współpracuje ten moduł? Przeznaczony jest do rozłączników bezpiecznikowych 3KF wielkość 4, a jednocześnie pasuje do obudów wielkości 1 i 2 – co czyni go uniwersalnym wyposażeniem dla tych dwóch rozmiarów.
• Jaki jest stopień ochrony (IP) tego modułu? Stopień ochrony nie jest określony dla samego modułu – zależy od obudowy rozłącznika, w której jest zainstalowany. W typowych rozdzielnicach wewnętrznych aparatura ma IP20, co jest standardem dla pracy w suchych pomieszczeniach.
