Wyposażenie dodatkowe 3KF wielkość 2: czwarty biegun przełączalny, bezpiecznik wielkość 000/00 | 3KF9205-0AA00 Siemens

Alternatywny kod produktu: 3KF92050AA00

Opis i Kluczowe Cechy

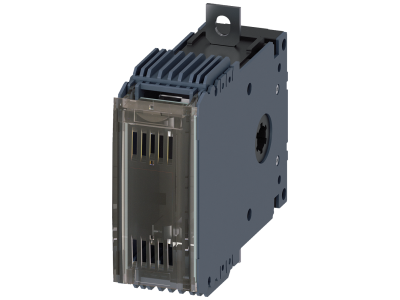

Wyposażenie dodatkowe 3KF9205-0AA00 firmy Siemens to czwarty biegun przełączalny zaprojektowany do przełączników sieciowych i rozłączników izolacyjnych serii 3KF wielkość 2. Umożliwia rozbudowę standardowego układu trójbiegunowego o dodatkowy tor prądowy dla obwodów wymagających przełączania czwartego przewodu – np. przewodu neutralnego w instalacjach trójfazowych. Biegun dedykowany jest do współpracy z bezpiecznikami wielkości 000/00, co pozwala na elastyczne dopasowanie zabezpieczenia do konkretnych wymagań instalacji.

• Dedykowany do serii 3KF wielkość 2: gwarantowana kompatybilność mechaniczna i elektryczna z przełącznikami sieciowymi i rozłącznikami izolacyjnymi tej serii – bez ryzyka błędnego montażu.
• Przeznaczony dla bezpieczników wielkość 000/00: uniwersalność w doborze wkładek topikowych, od małych prądów zabezpieczających po wyższe wartości w ramach dostępnych wkładek.
• Czwarty biegun przełączalny: umożliwia przełączanie/przełączanie przewodu N lub dodatkowej fazy w aplikacjach, gdzie standardowa konfiguracja 3-biegunowa jest niewystarczająca.
• Modułowa budowa wyposażenia dodatkowego: możliwość rozbudowy istniejącego przełącznika w dowolnym momencie bez wymiany całego urządzenia – oszczędność czasu i kosztów modernizacji.
• Bezpieczny i solidny montaż na obudowie przełącznika: elementy wykonane z materiałów o wysokiej wytrzymałości mechanicznej i odporności termicznej, zgodne z wymaganiami stawianymi aparaturze rozdzielczej.

Zgodność z Normami

Przełącznik i jego wyposażenie dodatkowe spełniają wymagania europejskich norm dotyczących rozłączników izolacyjnych i przełączników sieciowych. Produkt posiada certyfikat CE. Dokładne numery norm (np. IEC/EN 60947-3) należy sprawdzić w dokumentacji technicznej danego przełącznika bazowego 3KF, ponieważ biegun dodatkowy nie zmienia klasy ochronności ani parametrów znamionowych całego urządzenia.

Zastosowanie

Czwarty biegun przełączalny 3KF9205-0AA00 stosuje się wszędzie tam, gdzie wymagane jest przełączanie czwartego przewodu w obwodach zasilanych przez przełączniki sieciowe serii 3KF wielkość 2. Typowe scenariusze użycia:

• Dodanie przewodu neutralnego (N) w rozłącznikach izolacyjnych stosowanych w rozdzielnicach głównych – zapewnia pełne odłączenie wszystkich przewodów roboczych w instalacjach TN-S/TN-C-S.
• Przełączanie dodatkowej fazy w aplikacjach dwuzasilających lub przy przełączaniu źródeł napięcia (np. agregat prądotwórczy → sieć) wymagających 4-biegunowego przełącznika.
• Rozbudowa istniejących przełączników trójbiegunowych o czwarty biegun w istniejących rozdzielnicach, bez konieczności demontażu całej szyny/przewodów.
• Stosowanie w instalacjach przemysłowych, gdzie nastąpiła zmiana konfiguracji układu zasilania (np. przejście z TN-C na TN-S) – szybka i ekonomiczna modernizacja rozłącznika.

Wskazówki Montażowe

Montaż wyposażenia dodatkowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie – odłączyć zasilanie od całego przełącznika 3KF i upewnić się, że obwód jest bezpieczny (odłączyć również inne źródła napięcia, np. baterie kondensatorów). Czwarty biegun montuje się w dedykowanym gnieździe w obudowie przełącznika zgodnie z instrukcją producenta (Siemens). Momenty dokręcania śrub oraz przekroje przewodów dobrać na podstawie dokumentacji technicznej przełącznika bazowego (nie dotyczy samego bieguna – przewody łączące muszą być dostosowane do prądu znamionowego aplikacji). Po zamontowaniu sprawdzić poprawne działanie mechanizmu przełączania – dźwignia powinna przechodzić przez wszystkie pozycje bez oporów.

FAQ

• Czy czwarty biegun 3KF9205-0AA00 można zamontować w przełączniku starszej serii 3KF wielkość 2? Tak, element jest dedykowany do serii 3KF wielkość 2. Należy tylko upewnić się, że przełącznik bazowy posiada wolne miejsce montażowe dla czwartego bieguna (nie wszystkie modele z niższych zakresów prądowych mogą mieć fabrycznie przygotowane gniazdo). W razie wątpliwości sprawdź oznaczenia na obudowie przełącznika lub dokumentację.
• Jaki stopień ochrony ma czwarty biegun po zamontowaniu w przełączniku? Stopień ochrony zapewniany jest przez obudowę przełącznika 3KF. Sam biegun nie zmienia IP całego urządzenia. Dla typowych rozłączników 3KF w rozdzielnicach IP20/IP40 – wartości należy sprawdzić na tabliczce znamionowej przełącznika bazowego.
• Czy ten biegun nadaje się do pracy z bezpiecznikami większymi niż wielkość 00? Nie, jest zaprojektowany wyłącznie dla bezpieczników wielkości 000/00 (rozmiary podstawy NO000/NH000 oraz NH00). Użycie bezpieczników innych rozmiarów może uniemożliwić prawidłowe osadzenie wkładki i spowodować zagrożenie iskrzeniem lub przegrzaniem.
