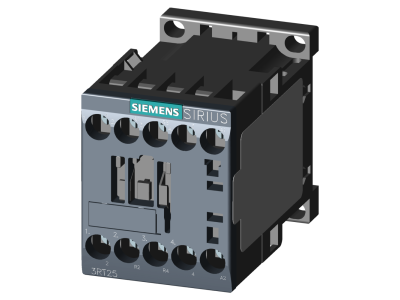

Stycznik 2NO+2NC, AC-3, 7,5kW AC230V 50Hz 4-bieg. 2NO+2NC | 3RT2518-1AP00 Siemens

Alternatywny kod produktu: 3RT25181AP00

Opis i Kluczowe Cechy

Stycznik SIRIUS 3RT2518-1AP00 to 4-biegunowe urządzenie z konfiguracją styków 2NO+2NC, przeznaczone do przełączania biegunów silników dźwignicowych oraz do przełączania dwóch oddzielnych odbiorników. Dzięki kategorii pracy AC-3 i mocy 7,5 kW przy napięciu 230 V AC 50 Hz zapewnia niezawodne sterowanie silnikami indukcyjnymi. Urządzenie należy do modułowego systemu SIRIUS, który umożliwia elastyczne łączenie z innymi komponentami w odgałęzieniu odbiornika.

• 4 bieguny (2NO+2NC): Umożliwiają realizację układów przełączania biegunów (np. gwiazda-trójkąt) oraz sterowanie dwoma niezależnymi odbiornikami za pomocą jednego stycznika.
• Kategoria AC-3 / moc 7,5 kW (230 V AC 50 Hz): Gwarantuje bezpieczną pracę z silnikami indukcyjnymi o odpowiednim obciążeniu, zgodną z wymaganiami aplikacji przemysłowych.
• Przednie przyłącza: Ułatwiają okablowanie i skracają czas montażu w szafie sterowniczej.
• Odporność na warunki klimatyczne: Zapewnia niezawodne działanie w zmiennych warunkach otoczenia, typowych dla hal produkcyjnych.
• Kompatybilność z systemem SIRIUS: Możliwość rozbudowy o łączniki pomocnicze, wyzwalacze i inne akcesoria, co redukuje złożoność konstrukcji i ujednolica magazyn części zamiennych.

Zgodność z Normami

Stycznik SIRIUS 3RT2518-1AP00 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA (szczegółowe numery norm dostępne w karcie katalogowej producenta). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik 3RT2518-1AP00 został zaprojektowany do pracy w układach sterowania silnikami oraz przełączania dwóch odrębnych obwodów. Sprawdza się w aplikacjach wymagających zmiany kierunku obrotów lub przełączania liczby par biegunów.

• Sterowanie silnikami dźwignic (suwnic, wciągarek) – przełączanie biegunów w celu zmiany prędkości obrotowej.
• Realizacja rozruchu gwiazda-trójkąt w silnikach indukcyjnych dużej mocy.
• Przełączanie dwóch niezależnych odbiorników, np. dwóch silników lub grzałek, z jednego sygnału sterującego.
• Automatyka budynkowa i przemysłowa – jako element wyjściowy sterowników PLC lub przekaźników.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia. Moment dokręcania zacisków – stosuj się do zaleceń dokumentacji producenta (zwykle 0,8–1,2 Nm dla przewodów miedzianych).

FAQ

• Czy stycznik 3RT2518-1AP00 nadaje się do sterowania silnikiem jednofazowym? Stycznik został sklasyfikowany w kategorii AC-3 dla silników trójfazowych. W przypadku silnika jednofazowego dopuszczalne jest stosowanie, ale należy sprawdzić parametry prądowe zgodnie z dokumentacją – kategoria AC-3 nie jest bezpośrednio dedykowana do tego typu odbiorników.
• Jakie akcesoria można dołączyć do tego stycznika? Do stycznika pasują standardowe łączniki pomocnicze (np. 3RT2916), wyzwalacze pomocnicze (np. 3RT2926) oraz inne moduły z serii SIRIUS. Wszystkie akcesoria są wspólne dla różnych wielkości styczników 3RT2.
• Czy stycznik ma wbudowane podświetlenie lub sygnalizację stanu? Nie, standardowy stycznik nie posiada podświetlenia. Stan załączenia można sygnalizować za pomocą dodatkowego łącznika pomocniczego i lampki kontrolnej.
