Stycznik 2NO+2NC, AC-3, 4kW AC110V 50Hz 4-bieg. 2NO+2NC | 3RT2516-1AF00 Siemens

Alternatywny kod produktu: 3RT25161AF00

Opis i Kluczowe Cechy

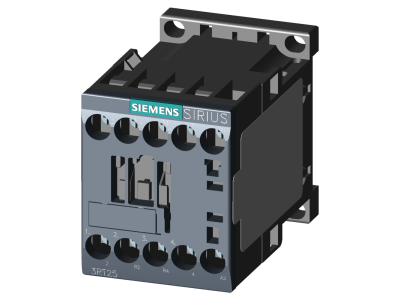

Stycznik Siemens SIRIUS 3RT2516-1AF00 (symbol 3RT2516-1AF00) to urządzenie z zestykami 2NO+2NC, przeznaczone do kategorii AC-3 o mocy 4 kW przy napięciu cewki AC 110 V (50 Hz). Stanowi część modułowego systemu SIRIUS, łączącego wysoką moc z kompaktową budową i wysoką niezawodnością styku. Stycznik umożliwia przełączanie biegunów silników dźwignicowych lub dwóch oddzielnych odbiorników.

• Styki 2NO+2NC: Umożliwiają przełączanie biegunów silników dźwignicowych lub sterowanie dwoma niezależnymi odbiornikami, zwiększając elastyczność konfiguracji.
• Kategoria pracy AC-3: Przeznaczony do rozruchu i zatrzymywania silników klatkowych przy pełnym obciążeniu – zapewnia bezpieczną pracę w aplikacjach silnikowych.
• Moc znamionowa 4 kW (AC-3, 50 Hz): Gwarantuje wystarczający zapas mocy dla silników o tej wartości, bez ryzyka przeciążenia styków.
• Napięcie cewki AC 110 V: Umożliwia bezpośrednie sterowanie w instalacjach z tym napięciem, upraszczając okablowanie.
• Modułowy system SIRIUS: Kompatybilność z szeroką gamą akcesoriów (łączniki pomocnicze, wyzwalacze) oraz możliwość łączenia z innymi elementami w odgałęzieniu odbiornika – redukuje złożoność konstrukcji.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego globalną dopuszczalność. Produkt posiada certyfikację CE i jest odporny na warunki klimatyczne.

Zastosowanie

Stycznik 3RT2516-1AF00 znajduje zastosowanie w układach przełączania biegunów silników dźwignicowych oraz w innych aplikacjach wymagających niezależnego sterowania dwoma odbiornikami. Jego kompaktowa budowa i wysoka niezawodność czynią go idealnym do:

• Przełączania biegunów w silnikach dźwignicowych i suwnic.
• Sterowania dwoma odrębnymi odbiornikami (np. oświetlenie, wentylacja) w jednym obwodzie.
• Zastosowań w rozruchu gwiazda-trójkąt (jako element przełączający).
• Automatyki maszyn przemysłowych, gdzie wymagana jest kompaktowość i modułowość.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z prądem znamionowym odbiornika. Moment dokręcania połączeń śrubowych stosować według dokumentacji producenta.

FAQ

• Czy stycznik nadaje się do pracy w trudnych warunkach klimatycznych? Tak, styczniki serii 3RT25 są odporne na warunki klimatyczne i dopuszczone na całym świecie (IEC, UL/CSA).
• Czy wymaga dodatkowych łączników pomocniczych? Wbudowane łączniki pomocnicze (2NO+2NC) redukują złożoność konstrukcji w podstawowych zastosowaniach. W razie potrzeby dostępne są rozszerzenia akcesoriów z systemu SIRIUS.
• Jakie napięcie sterowania jest wymagane? Napięcie cewki wynosi AC 110 V (50 Hz) – należy to uwzględnić w projekcie instalacji sterowniczej.
