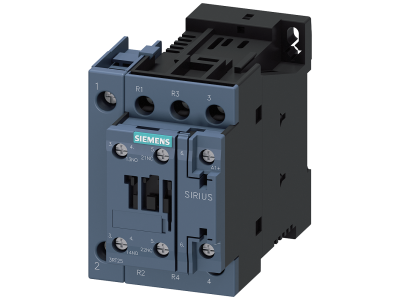

Stycznik 2NO+2NC, AC-3, 11kW DC220V 4-bieg. 2NO+2NC | 3RT2526-1BM40 Siemens

Alternatywny kod produktu: 3RT25261BM40

Opis i Kluczowe Cechy

Stycznik Siemens SIRIUS 3RT2526-1BM40 to 4-biegunowe urządzenie przełączające z konfiguracją styków 2NO+2NC, przeznaczone do przełączania biegunów w silnikach dźwignicowych lub do przełączania dwóch niezależnych odbiorników. Dzięki kategorii użytkowania AC-3 i mocy 11 kW (dla napięcia DC 220 V) zapewnia niezawodne sterowanie silnikami w aplikacjach przemysłowych. Napięcie cewki DC 220 V umożliwia bezpośrednie sterowanie z układów automatyki. Kompaktowa budowa i wysoka niezawodność styku to cechy charakterystyczne serii SIRIUS 3RT25.

• 4-biegunowy 2NO+2NC: Dwa zestawy styków zwiernych i rozwiernych umożliwiają realizację przełączania biegunów silnika (odwracanie kierunku) lub separację dwóch obwodów w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy.
• Kategoria użytkowania AC-3, moc 11 kW: Przystosowany do łączenia i rozłączania silników indukcyjnych pod obciążeniem – gwarantuje bezpieczną pracę w układach napędowych dźwignic, suwnic i innych maszyn.
• Napięcie cewki DC 220 V: Sterowanie napięciem stałym 220 V pozwala na bezpośrednie podłączenie do typowych układów sterowania DC oraz kompatybilność z modułami SIRIUS.
• Kompaktowa budowa modułowa: Niewielkie wymiary stycznika ułatwiają montaż na szynie DIN TH35, a przednie przyłącza śrubowe zapewniają wygodne okablowanie.
• Wysoka niezawodność styku: Styczniki SIRIUS 3RT25 charakteryzują się długą żywotnością mechaniczną i elektryczną, co minimalizuje koszty eksploatacji i przestoje.

Zgodność z Normami

Stycznik 3RT2526-1BM40 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i uniwersalność na światowych rynkach. Posiada certyfikat CE.

Zastosowanie

Stycznik 3RT2526-1BM40 znajduje zastosowanie przede wszystkim w przemyśle maszynowym i dźwignicowym, gdzie wymagane jest niezawodne przełączanie biegunów silników lub przełączanie dwóch odbiorników. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami dźwignic (suwnice, wciągniki) – przełączanie kierunku obrotów z wykorzystaniem konfiguracji 2NO+2NC.
• Przełączanie dwóch oddzielnych odbiorników (np. silników lub obwodów grzewczych) w aplikacjach wymagających galwanicznego rozdzielenia.
• Automatyka przemysłowa – wbudowane łączniki pomocnicze redukują potrzebę dodatkowych elementów, upraszczając konstrukcję szaf sterowniczych.
• Systemy SIRIUS – łatwe łączenie z modułami rozszerzeń, przekaźnikami i stycznikami pomocniczymi w ramach jednego systemu modułowego.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie DIN TH35 (35 mm) zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i sterujące. Przekroje przewodów dobierz do prądu znamionowego odbiornika. Moment dokręcania śrub zacisków stosuj zgodnie z zaleceniami producenta.

FAQ

• Jakie jest napięcie sterowania (cewki) stycznika? Napięcie cewki wynosi DC 220 V. Stycznik jest przystosowany wyłącznie do sterowania napięciem stałym.
• Ile styków ma stycznik i jaką mają konfigurację? Stycznik posiada 4 bieguny w konfiguracji 2NO (zwierne) i 2NC (rozwierne). Umożliwia to realizację przełączania biegunów silnika lub obsługę dwóch odbiorników.
• Czy stycznik można stosować w połączeniu z modułami SIRIUS? Tak, stycznik 3RT2526-1BM40 należy do systemu modułowego SIRIUS. Można go łączyć z łącznikami pomocniczymi, wyzwalaczami i innymi akcesoriami przeznaczonymi dla serii 3RT25.
