Stycznik 2NO+2NC, AC-3, 11kW DC125V 4-bieg. 2NO+2NC | 3RT2526-1BG40 Siemens

Alternatywny kod produktu: 3RT25261BG40

Opis i Kluczowe Cechy

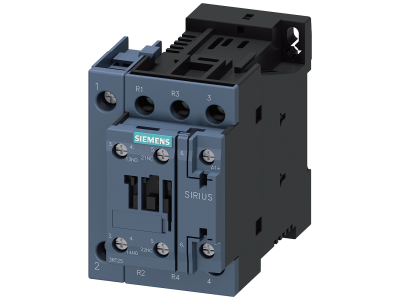

Stycznik Siemens SIRIUS 3RT2526-1BG40 to 4-biegunowe urządzenie z wbudowanymi stykami pomocniczymi 2NO+2NC, zaprojektowane do przełączania biegunów silników dźwignicowych lub dwóch oddzielnych odbiorników. Zasilany napięciem cewki DC 125 V, oferuje moc 11 kW w kategorii AC-3 – gwarantuje niezawodne łączenie obciążeń indukcyjnych przy jednoczesnej kompaktowej budowie i wysokiej niezawodności styku.

• 4-biegunowa konstrukcja 2NO+2NC (styki pomocnicze): umożliwia przełączanie biegunów silników dźwignicowych lub obsługę dwóch niezależnych odbiorników bez dodatkowych łączników pomocniczych.
• Moc łączeniowa 11 kW w kategorii AC-3: zapewnia bezpieczną i trwałą pracę z silnikami indukcyjnymi przy rozruchu i wyłączaniu, bez ryzyka przegrzania styków.
• Cewka DC 125 V: dedykowana do sterowania stałoprądowego, ułatwia integrację z systemami automatyki wykorzystującymi napięcie 125 V DC.
• Część modułowego systemu SIRIUS: optymalnie dopasowane akcesoria (łączniki pomocnicze, wyzwalacze) ułatwiają rozbudowę i skracają czas montażu.
• Odporność na warunki klimatyczne i światowe dopuszczenia (IEC, UL/CSA): gwarantuje niezawodną pracę w różnych strefach klimatycznych oraz zgodność z wymogami eksportowymi.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, posiada certyfikat CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości właściwymi dla aparatury modułowej systemu SIRIUS.

Zastosowanie

Stycznik 3RT2526-1BG40 dedykowany jest do zastosowań wymagających przełączania biegunów w silnikach dźwignicowych oraz sterowania dwoma niezależnymi odbiornikami. Sprawdza się w przemyśle maszynowym i automatyce budynkowej.

• Przełączanie biegunów silników dźwignicowych (suwnice, żurawie) w układzie gwiazda/trójkąt lub zmiana kierunku obrotów.
• Sterowanie dwoma oddzielnymi odbiornikami – np. wentylatorami lub pompami – z jednego stycznika 4-biegunowego.
• Rozbudowa rozdzielnic sterowniczych w systemie SIRIUS z wykorzystaniem fabrycznie testowanych kombinacji urządzeń.
• Zastosowania w automatyce budynkowej i przemyśle wymagające kompaktowej aparatury o wysokiej niezawodności styku.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Momenty dokręcania połączeń śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego obwodu. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki DC 125 V i styków głównych.

FAQ

• Czy stycznik ma wbudowane styki pomocnicze? Tak, posiada 2 styki NO (normalnie otwarte) i 2 styki NC (normalnie zamknięte) jako zintegrowane łączniki pomocnicze.
• Jakie napięcie sterowania ma cewka? Cewka przystosowana jest do napięcia stałego DC 125 V.
• Do jakich zastosowań jest rekomendowany ten stycznik? Przeznaczony głównie do przełączania biegunów silników dźwignicowych (suwnice, żurawie) oraz do sterowania dwoma niezależnymi odbiornikami w instalacjach przemysłowych.
