Stycznik AC-3, 50 A/22 kW/400 V, S2, 4-bieg., AC 230V/50Hz, 1NO+1NC | 3RT2336-1AP00-4AA0 Siemens

Alternatywny kod produktu: 3RT23361AP004AA0

Opis i Kluczowe Cechy

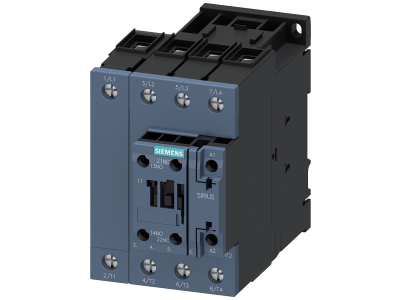

Stycznik mocy Siemens SIRIUS 3RT2336 w rozmiarze S2 przeznaczony do pracy w kategorii AC-3. Urządzenie oferuje prąd znamionowy 50 A i moc załączaną 22 kW przy napięciu 400 V, co pozwala na bezpieczne sterowanie silnikami indukcyjnymi o znacznym obciążeniu bez ryzyka przegrzania styków. Czterobiegunowa konstrukcja oraz cewka sterująca 230 V AC (50 Hz) umożliwiają wszechstronne zastosowanie w instalacjach przemysłowych i komercyjnych. Wyposażony w jeden styk pomocniczy normalnie otwarty (NO) i jeden normalnie zamknięty (NC), z zaciskami śrubowymi do pewnego i trwałego okablowania.

• Prąd znamionowy 50 A w kategorii AC-3: Gwarantuje niezawodne łączenie silników o wysokim prądzie rozruchowym, minimalizując ryzyko uszkodzenia styków i przedłużając żywotność urządzenia.
• Moc łączeniowa 22 kW przy 400 V: Umożliwia sterowanie silnikami o dużej mocy w sieciach trójfazowych, co przekłada się na mniejszą liczbę potrzebnych styczników w rozdzielnicy.

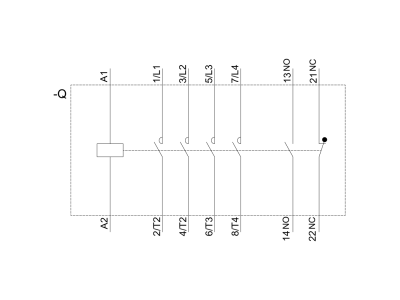

• 4 bieguny główne + styki pomocnicze 1NO+1NC: Zapewniają elastyczność w projektowaniu układów sterowania – dodatkowe styki można wykorzystać do sygnalizacji stanu, blokad krzyżowych lub przekazywania informacji do PLC.
• Cewka sterująca 230 V AC/50 Hz: Standardowe napięcie w instalacjach europejskich, co ułatwia integrację z istniejącymi obwodami sterowania bez konieczności stosowania dodatkowych zasilaczy.
• Kompaktowa budowa i modułowość systemu SIRIUS: Możliwość łączenia z łącznikami pomocniczymi, wyzwalaczami i innymi akcesoriami – redukuje złożoność konstrukcji i skraca czas montażu.

Zgodność z Normami

Stycznik SIRIUS 3RT2336 został zaprojektowany zgodnie z międzynarodowymi standardami branżowymi i posiada certyfikat CE. Spełnia wymogi norm IEC oraz UL/CSA (potwierdzone w danych producenta), co gwarantuje bezpieczną pracę w instalacjach eksploatowanych na całym świecie. Urządzenie jest odporne na typowe warunki klimatyczne panujące w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Stycznik przeznaczony jest przede wszystkim do łączenia i odłączania odbiorników w układach sterowania, gdzie wymagana jest wysoka trwałość łączeniowa. Dzięki kategorii AC-3 sprawdza się szczególnie tam, gdzie występują silniki indukcyjne.

• Sterowanie silnikami trójfazowymi o mocy do 22 kW (przy 400 V) – pompy, wentylatory, sprężarki, obrabiarki.
• Łączenie odbiorników rezystancyjnych (np. grzałek) w obwodach o prądzie do 50 A w kategorii AC-1.
• Budowa układów załączania i sygnalizacji w automatyce budynkowej i przemysłowej z wykorzystaniem styków pomocniczych.
• Integracja z systemami sterowania PLC, AS-i lub IO-Link za pośrednictwem modułów komunikacyjnych systemu SIRIUS.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia ze wszystkich biegunów. Przed rozpoczęciem prac odczekać czas niezbędny do rozładowania elementów pojemnościowych. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (min. 16 mm² dla prądu 50 A, ale zawsze stosować się do projektu instalacji). Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją techniczną producenta (zwykle 1,2–1,5 Nm dla styków głównych). Nie przekraczać dopuszczalnych temperatur otoczenia (z danych producenta: odporność klimatyczna potwierdzona, ale brak konkretnych wartości – zachować standardowe warunki pracy dla aparatury w rozdzielnicy).

FAQ

• Jakie jest napięcie sterowania cewki? Cewka stycznika przystosowana jest do napięcia 230 V AC, 50 Hz. Nie jest przeznaczona do zasilania prądem stałym – w przypadku takiej potrzeby należy wybrać wariant z cewką DC.
• Ile styków pomocniczych posiada to urządzenie? Stycznik wyposażony jest fabrycznie w jeden styk normalnie otwarty (NO) i jeden styk normalnie zamknięty (NC). W razie potrzeby można do niego dołączyć dodatkowe moduły łączników pomocniczych z oferty akcesoriów SIRIUS.
• Czy stycznik nadaje się do bezpośredniego załączania silników? Tak, kategoria użytkowania AC-3 potwierdza zdolność do łączenia silników indukcyjnych o prądzie rozruchowym do 6–8 krotności prądu znamionowego. Dla silnika 22 kW/400 V stycznik pracuje z zapasem zapewniającym długą żywotność mechaniczną i elektryczną.
