Stycznik AC-1, 60 A/400 V/40 °C, S2, 4-bieg., AC 230V/50Hz, 1NO+1NC | 3RT2336-1AP00 Siemens

Alternatywny kod produktu: 3RT23361AP00

Opis i Kluczowe Cechy

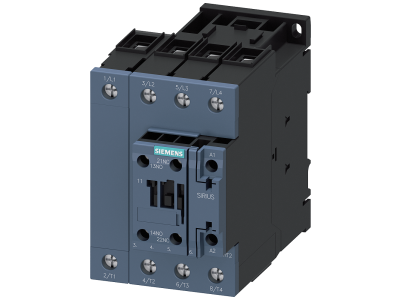

Stycznik Siemensa z serii SIRIUS 3RT23, model 3RT2336-1AP00, przeznaczony do przełączania odbiorników omowych w kategorii AC-1. Urządzenie o wielkości S2, 4-biegunowe, wyposażone w cewkę sterującą AC 230 V / 50 Hz oraz zestyk pomocniczy 1NO+1NC. Prąd znamionowy AC-1 wynosi 60 A przy napięciu 400 V i temperaturze otoczenia 40°C, co zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu rezystancyjnym bez ryzyka przeciążenia styków. Przyłącze śrubowe gwarantuje stabilne i trwałe połączenie przewodów.

• Prąd AC-1 60 A / 400 V / 40°C: Umożliwia niezawodne przełączanie obciążeń rezystancyjnych (np. grzejników, pieców) o dużym prądzie, z zachowaniem bezpiecznego marginesu termicznego.

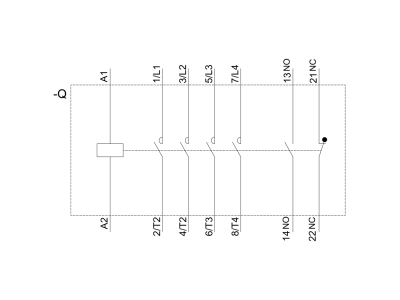

• 4-biegunowa konstrukcja (4NO): Pozwala na jednoczesne sterowanie czterema niezależnymi obwodami lub fazami, upraszczając okablowanie i zmniejszając liczbę elementów w rozdzielnicy.
• Styk pomocniczy 1NO+1NC: Zapewnia sygnalizację stanu łączeniowego oraz możliwość realizacji układów blokad i samopodtrzymania bez konieczności stosowania dodatkowych akcesoriów.
• Cewka AC 230 V / 50 Hz: Bezpośrednia współpraca z typowymi napięciami sieciowymi – prosty montaż i sterowanie za pomocą standardowych przycisków lub przekaźników.
• Przyłącze śrubowe: Pewne i powtarzalne połączenie przewodów, odporne na wibracje i łatwe do kontroli podczas przeglądów.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Dopuszczony jest do stosowania w instalacjach zgodnych z Dyrektywą Niskonapięciową. Produkt został zaprojektowany i przebadany zgodnie z obowiązującymi standardami międzynarodowymi, co gwarantuje jego niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Stycznik 3RT2336-1AP00 znajduje zastosowanie wszędzie tam, gdzie wymagane jest przełączanie obciążeń omowych pracujących w trybie ciągłym lub przerywanym. Doskonale sprawdza się w układach automatyki budynkowej oraz maszynach przemysłowych.

• Sterowanie grzejnikami, piecami oporowymi i innymi odbiornikami rezystancyjnymi o prądzie do 60 A.
• Łączenie obwodów oświetleniowych (żarówki, lampy LED z zasilaczami o charakterze rezystancyjnym) – pod warunkiem dostosowania współczynnika mocy.
• Współpraca z przekaźnikami programowalnymi PLC i systemami sterowania w rozdzielnicach przemysłowych.
• Przełączanie transformatorów suchych oraz kondensatorów do kompensacji mocy biernej (z uwzględnieniem prądów udarowych).

Wskazówki Montażowe

Montaż i serwis stycznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP oraz odpowiednią wiedzę w zakresie instalacji elektrycznych. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Przekroje przewodów dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy obwodu. Moment dokręcania śrub zacisków należy stosować według dokumentacji producenta. Należy zachować odstępy od innych urządzeń zapewniające odpowiednią wentylację.

FAQ

• Czy stycznik jest wyposażony w podświetlenie lub LED? Nie, model 3RT2336-1AP00 nie posiada wbudowanego podświetlenia. Sygnalizację stanu można zrealizować za pomocą dołączonego styku pomocniczego 1NO+1NC, podłączając np. lampkę kontrolną.
• Jaki stopień ochrony ma to urządzenie? W danych katalogowych nie podano konkretnej wartości IP. Typowo aparatura modułowa montowana w suchych rozdzielnicach posiada stopień ochrony IP20. W przypadku pracy w trudnych warunkach należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styków głównych? Styki główne są wykonane jako zwierne (NO) – domyślnie rozwarte, załączane po podaniu napięcia na cewkę. Nadają się do pracy w kategorii AC-1 przy obciążeniach omowych.
